Cadena de producción del marco de la jaula de IBC

Cadena de producción del marco de la jaula de IBC

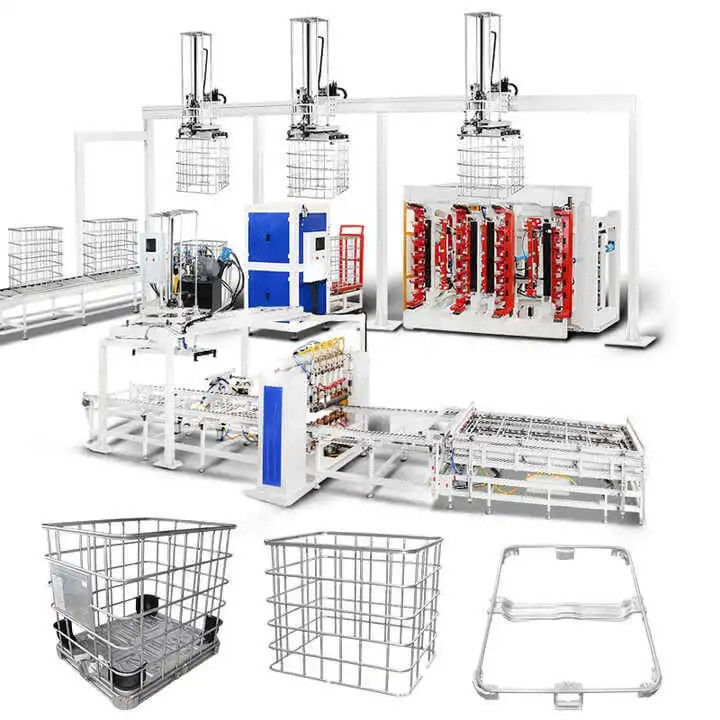

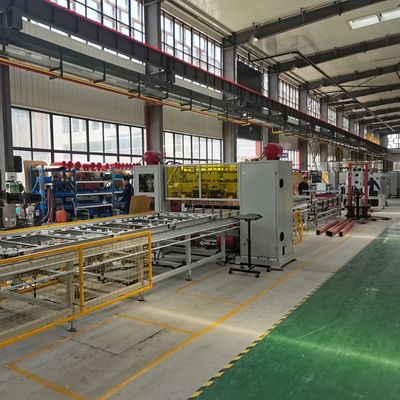

IBC Cage Frame production line
Cadena de producción del marco de la jaula de IBC Cadena de producción del marco de la jaula de IBC Cadena de producción del marco de la jaula de IBC Cadena de producción del marco de la jaula de IBC Cadena de producción del marco de la jaula de IBC Cadena de producción del marco de la jaula de IBC

Ampliación de imagen :  Cadena de producción del marco de la jaula de IBC

Datos del producto:
Lugar de origen: China.
Nombre de la marca: Trintfar
Certificación: CE
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: 10000~80000
Detalles de empaquetado: Los sujetadores de madera/casas de madera
Tiempo de entrega: 60 ~ 90
Condiciones de pago: El importe de la ayuda se calculará en función de la cantidad de productos que se hayan vendido.
Contacto

Cadena de producción del marco de la jaula de IBC

descripción
Configuración de capacidad: 150 a 200 piezas por hora Operadores: Línea manual ((7-8 personas) Línea automática ((5-6 personas)
Distribución de energía del equipo: 550KW Requisito del aire: ³ /min del 1.1m
Necesidad de agua: Entre 10 y 25 m3/h

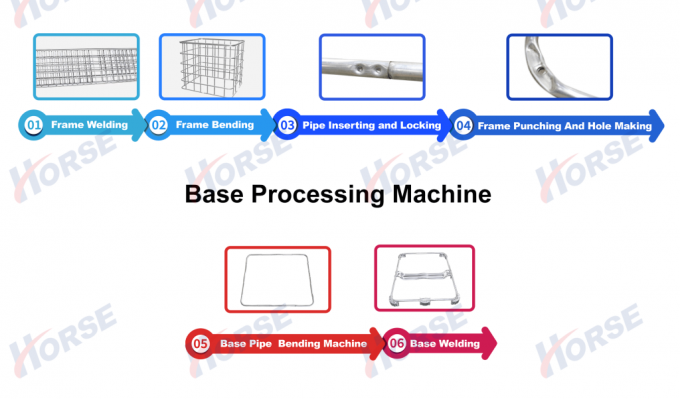

Flujo de trabajo



Flujo de trabajo:

Procesamiento de cuadros:Soldadura del marco → Doblaje del marco → Tubo → Inserción y bloqueo → Perforación del marco y perforación

Procesamiento de base:Máquina para doblar tuberías de base → Soldadura de base

Equipo principal



Máquina de procesamiento de marcos

Cadena de producción del marco de la jaula de IBC 1

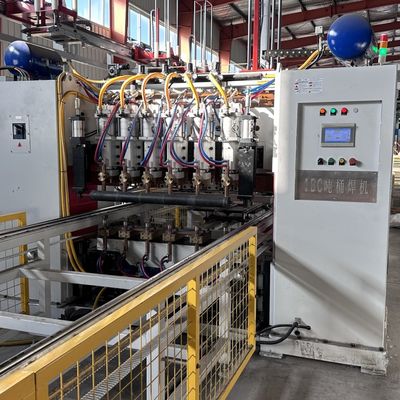

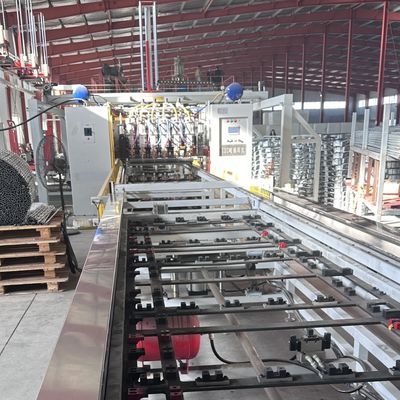

Máquina de soldadura de marcos

Eficiencia de soldadura:45 segundos por pieza

Estructura de pórtico reforzadapara una alta rigidez y un funcionamiento estable.

Fuente de alimentación del inversor de frecuencia mediapara soldadura eficiente desde el punto de vista energético

6 Cabezas de soldadura y sistemas de alimentación, cada uno con ajuste de corriente independiente para puntos de soldadura confiables.

Diseño del alimentador de doble capapara el funcionamiento continuo: mientras un alimentador soldar, el otro carga materiales.

Soldadura automática por pasocon cinturón de paso servoalimentado para un posicionamiento preciso.

Desmoldado automático: El cilindro se expulsa después de la soldadura para prepararse para la descarga.

Descarga automática: El agarre controlado por servo mueve el producto soldado a la posición designada, reduciendo el trabajo y mejorando la eficiencia.En el caso de las máquinas de ensayo, se utilizará el sistema de ensayo de las máquinas de ensayo.para un fácil transporte.

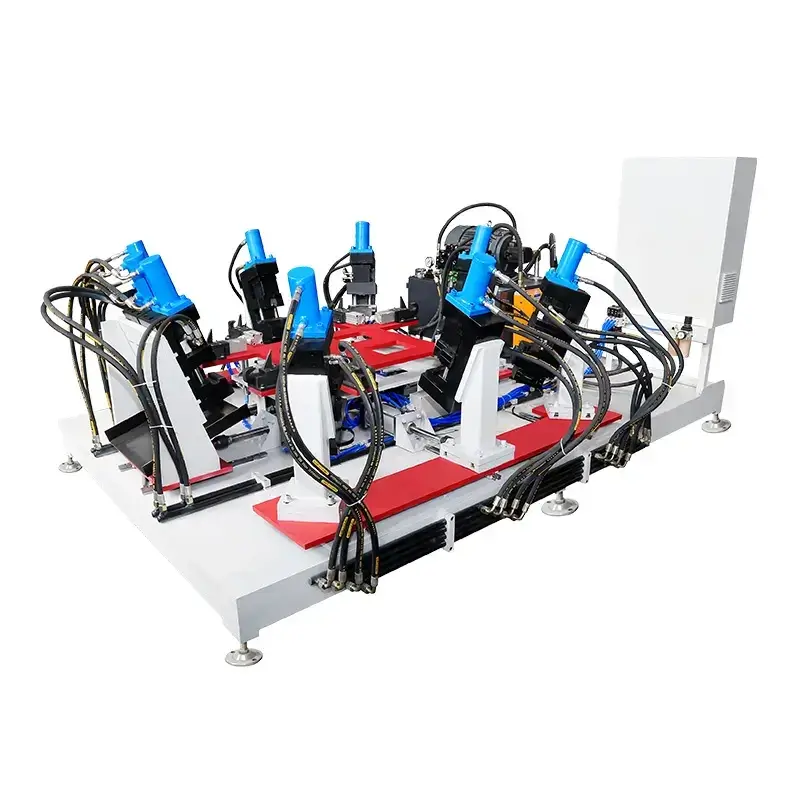

Máquina para doblar el marco

Procesamiento de fotogramas completosPara una alta precisión de flexión, funcionamiento estable y eficiencia.

Sistema especial de balance de flexióngarantiza la precisión diagonal del marco.

HMI + control por PLCpara una alta automatización.

Opción de manipuladorpara la carga/descarga automática, reducción del personal.

Cambios rápidos de mohopara doblar diferentes tuberías.

Sistema servohidráulicocon respuesta rápida, baja inercia y alta precisión.

Diseño modularpermite la personalización para la automatización basada en las necesidades del cliente.

Cadena de producción del marco de la jaula de IBC 2
Cadena de producción del marco de la jaula de IBC 3

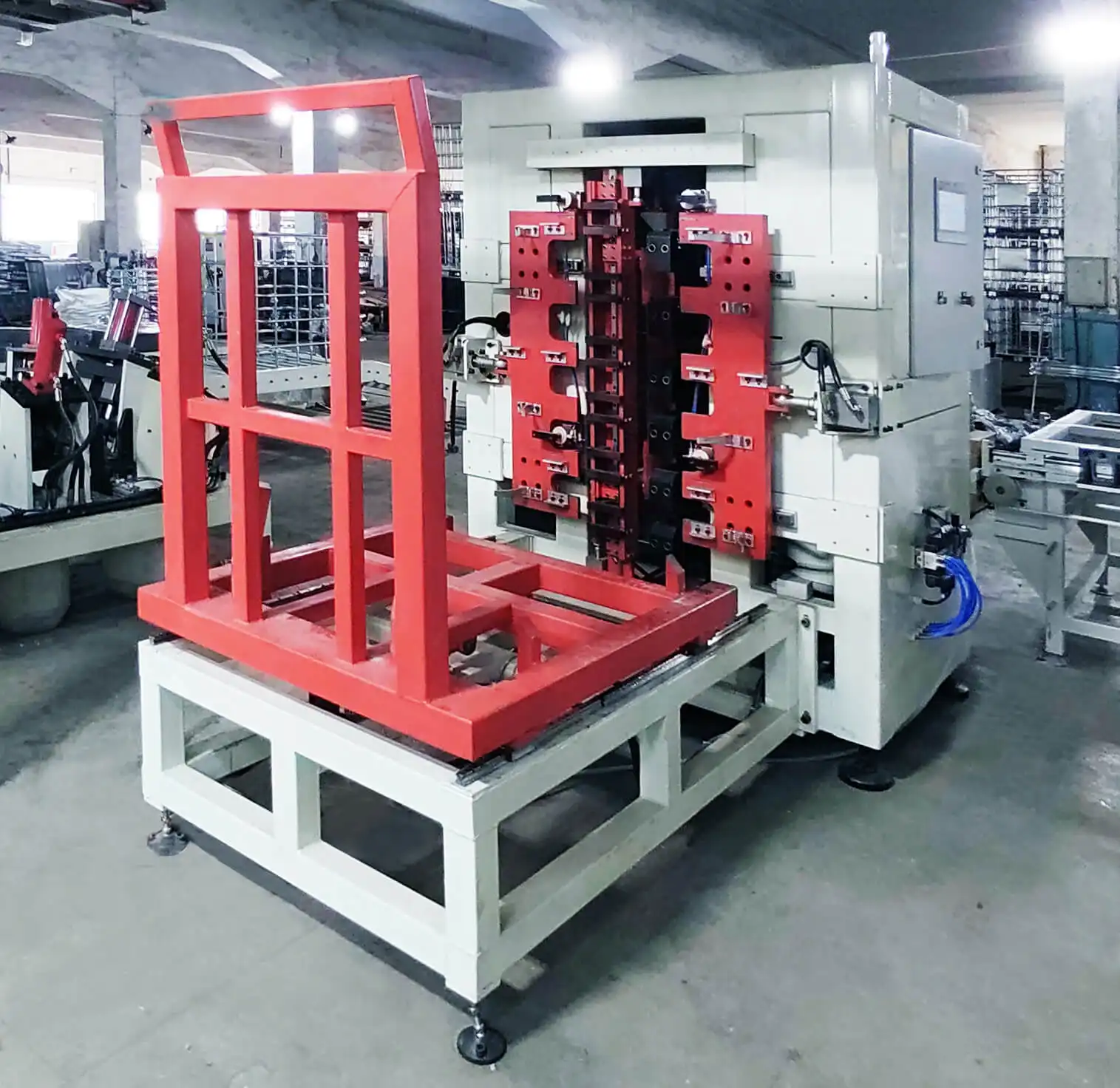

Máquina de bloqueo del marco

Eficiencia y calidad:El proceso de bloqueo tarda aproximadamente 25-30 segundos en completarse.

Cuadro de la máquinaprocesado en su conjunto para una alta precisión de inserción, un fuerte bloqueo, un funcionamiento estable y eficiente.

HMI + control por PLCpara una alta automatización.

Opción de manipuladorpara la carga/descarga automática, reducción del personal.

Cambios rápidos de mohopara satisfacer diferentes requisitos de tubería de bloqueo con fácil reemplazo de molde.

Sistema servohidráulicocon respuesta rápida, baja inercia y alta precisión.

Diseño modularpermite la personalización de la automatización en función de las necesidades del cliente.

Cadena de producción del marco de la jaula de IBC 5

Máquina de perforar y perforar

Eficiencia y calidad:El proceso de bloqueo tarda aproximadamente 25-30 segundos en completarse.

Cuadro de la máquina: Procesamiento de todo el cuerpo para un funcionamiento de alta precisión, estable y eficiente.

Sistema de control: HMI + PLC para una alta automatización.

Manipulador: Opción de carga/descarga automática, reducción del personal.

Cambios rápidos de moho: Se pueden reemplazar fácilmente los moldes para satisfacer diferentes necesidades de perforación de tuberías.

Sistema servohidráulicoRespuesta rápida, baja inercia y alta precisión.

Diseño modular: Automatización personalizable basada en las necesidades del cliente.

Cadena de producción del marco de la jaula de IBC 6

Máquina de procesamiento de la base

Máquina para doblar tuberías de base

Máquina de soldadura de tuberías de base

Diseño: estructura horizontal con 7 cabezas de soldadura para la soldadura del marco base.

El poder: 3 juegos de MF DC 160KVA.

Beneficios: Mejora la calidad del producto y la tasa de producción, reduce los costes y elimina la inestabilidad causada por la soldadura manual.

Otras informaciones



Detalles del producto

IBC Cage Frame línea de producción Diagrama de diseño

Cadena de producción del marco de la jaula de IBC 10Cadena de producción del marco de la jaula de IBC 11

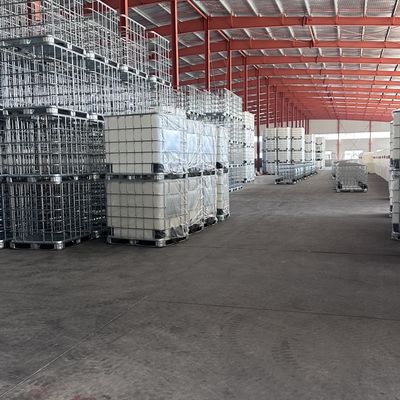

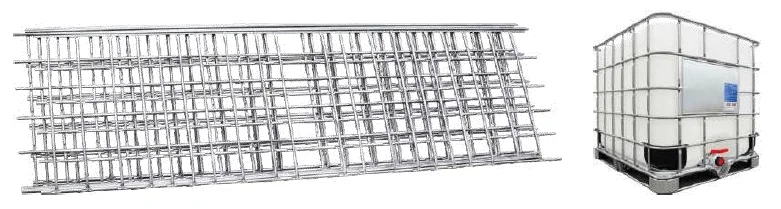

Resultados de la producción

Lista de configuración del equipo

No Nombre del equipo Unidad Cantidad Principales funciones
1 Máquina de soldadura de puente de malla Unidad 1 Soldadura de malla en varios puntos
2 Máquina de alimentación automática de malla Se ha puesto 1 Carga automática de tubos largos y cortos
3 Manipulador de toma de material de malla Unidad 1 Descarga de malla (apilación)
4 Máquina de flexión de cuatro ejes Se ha puesto 1 Doblaje y formación de malla con cabeza de contracción
5 Máquina de bloqueo Se ha puesto 1 De las partidas de las demás partidas
6 Máquinas para perforar y aplanar Se ha puesto 1 Perforación y corte del tubo inferior debajo del marco
7 Manipulador de cuadros Se ha puesto 1 Tres manipuladores moviéndose hacia arriba y hacia abajo para agarrar el marco
8 Máquina de soldadura de pie de acero Se ha puesto 1 Soldadura de piezas de acero del bastidor
9 Manipulador de toma de material de las máquinas de soldadura de pie de acero Se ha puesto 1 Extracción, transferencia y apilamiento del marco inferior después de la soldadura
10 Máquina hermética automática Se ha puesto 1 Prueba de la estanqueidad del revestimiento
11 Máquina automática de doble flexión para tuberías de fondo Se ha puesto 1 Recolección, relieve y flexión de tubos de fondo
12 Plataforma de ensayo de vibración Se ha puesto 1 Prueba de la firmeza y protección de los barriles IBC
