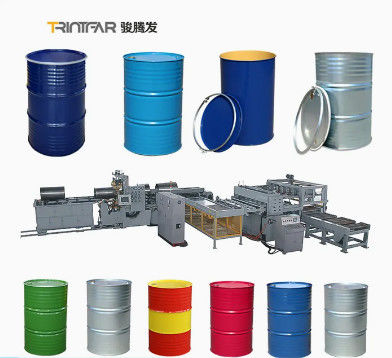

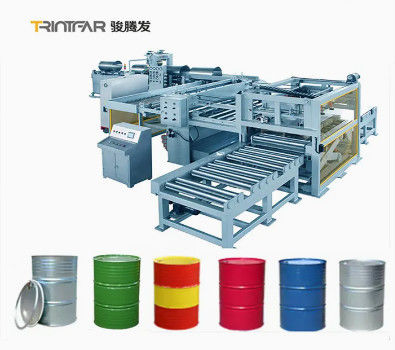

Línea de producción de tambores de acero

Ampliación de imagen : Línea de producción de tambores de acero

Datos del producto:

Place of Origin:	China
Nombre de la marca:	Trintfar
Certificación:	CE

Pago y Envío Términos:

Minimum Order Quantity:	1
Precio:	10000~80000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	90~120
Payment Terms:	L/C, D/A, D/P, T/T

Contacto

Línea de producción de tambores de acero

descripción

Customization:	Available	Control:	Automatic
Welding Way:	Seam Welding	Weight:	70000-130000kg,15-50 Tons
Voltage:	220V/380V/440v

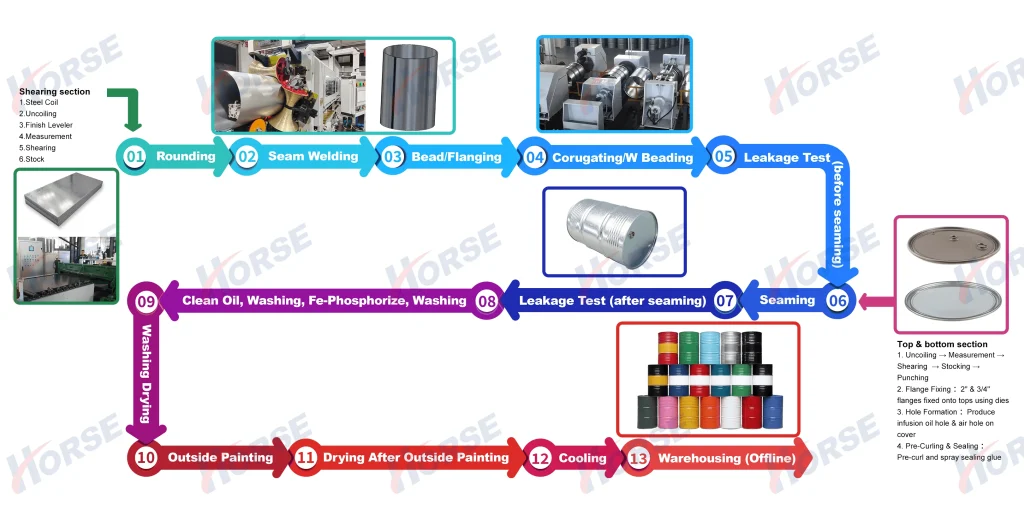

Flujo de trabajo

Flujo de trabajo:Redondeo → Soldadura de costura → Rebordeado/Abocardado → Ondulado/Ribeteado en W → Prueba de fugas (antes del cosido) → Cosido → Prueba de fugas (después del cosido) → Limpieza de aceite, lavado, fosfatado de hierro, lavado → Secado por lavado → Pintura exterior → Secado después de la pintura exterior → Enfriamiento → Almacenamiento (fuera de línea)

Equipos principales

Máquinas de producción de cuerpos de tambores de acero

Máquina de producción de láminas de acero para cuerpos de tambores

Carro de bobinas: Accionamiento por motor 3 en 1, subida/bajada hidráulica

Unidad de desenrollado: Accionamiento hidráulico, giro sin alimentación, diámetro de la bobina Ф508-Ф610mm, carga máxima: 15 toneladas

Enderezadora de 7 rodillos: 7 rodillos, velocidad del motor ajustable por frecuencia

Instalación de medición: Precisión de longitud mediante servomotor de CA fabricado en Japón

Máquina cortadora de láminas: 3*1500mm, controlada por PLC

Transportador: Transporta las láminas cortadas a la soldadora automática

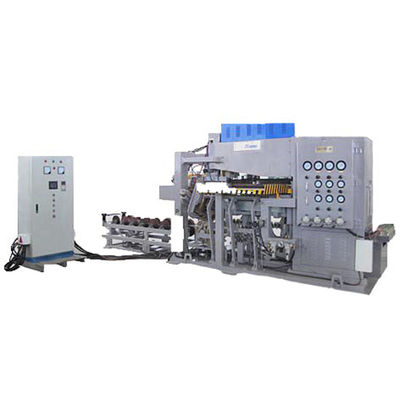

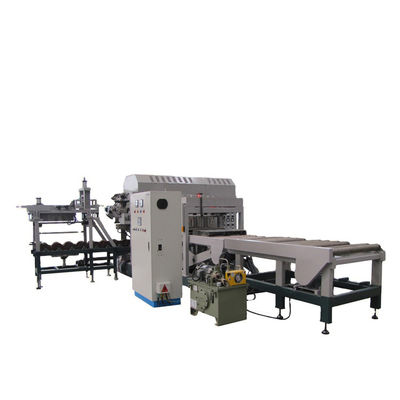

Máquina de soldadura automática de cuerpos de tambores

Control de solapamiento: La barra guía posiciona el tambor; la barra Z asegura un solapamiento de 2 mm con fácil mantenimiento mediante tiras de desgaste desmontables y una nariz perfilada para un contacto preciso de la rueda de soldadura.

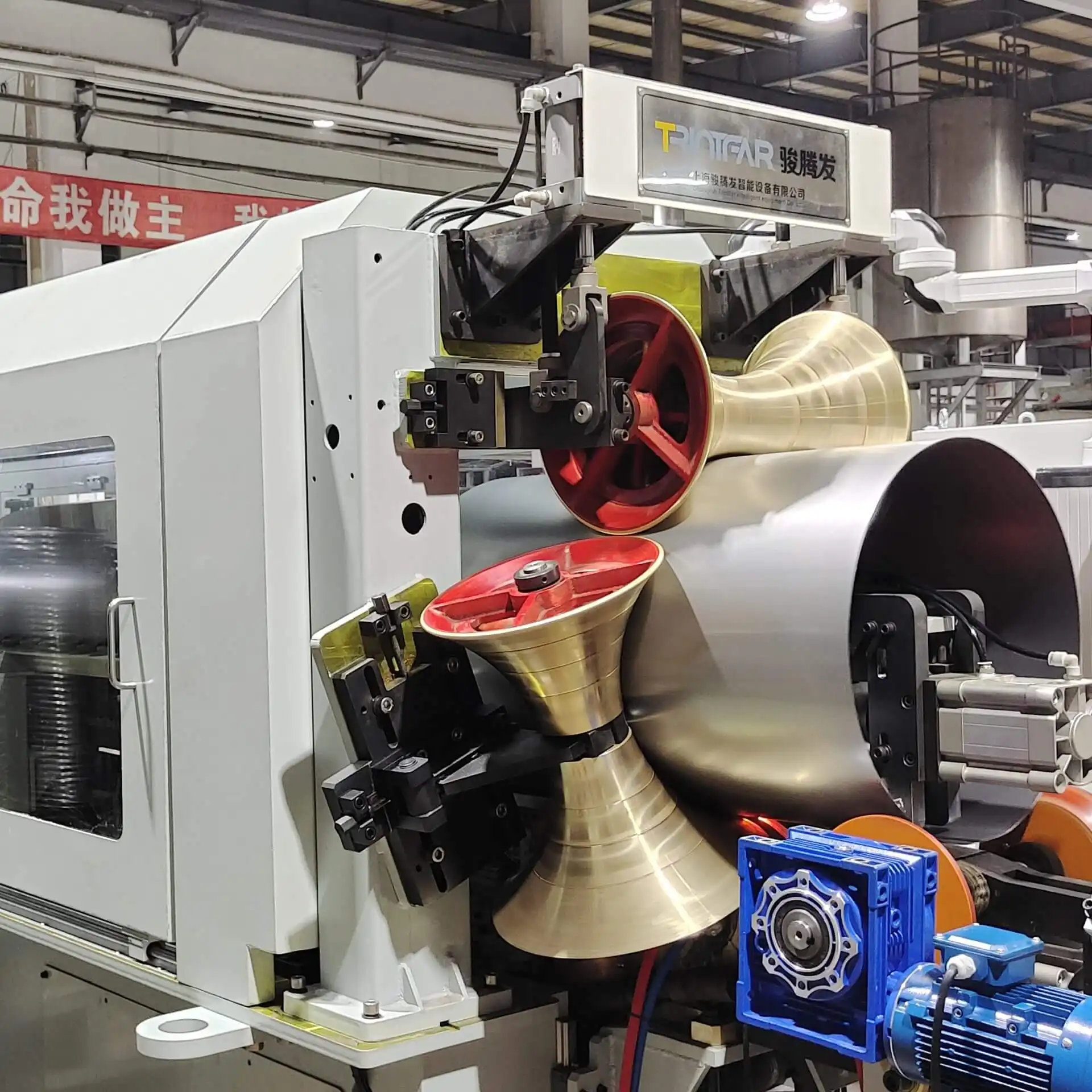

Rodillos de reloj de arena: Montados en un marco de “poste de portería” con sensores, lo que garantiza un dimensionamiento gradual, un solapamiento constante y una minimización de las marcas en la superficie; los rodillos inferiores giran para el mantenimiento, el rodillo superior se ajusta para la tolerancia de tamaño con cilindros neumáticos.

Cabezales de soldadura: Motor de CA controlado por inversor SEW con caja de cambios y presión neumática para una velocidad constante; las ruedas de soldadura están indexadas para un desgaste uniforme, lubricación automática y se pueden recortar manual o semiautomáticamente para reducir el tiempo de inactividad.

Deslizamiento del cilindro del cabezal de soldadura: Cabezal de soldadura inferior montado en un ariete de aleación ligera con cilindro neumático y resorte de fuelle para estabilizar la fuerza y amortiguar las reacciones al inicio de la soldadura.

Control de soldadura: CA trifásica de bajo consumo, control con pantalla LCD.

Transformador: SP 350KVA.

Rodillos de aplanado: Opcional.

Máquina de abocardado

Formación de bridas de mayor eficiencia. Adecuada para acero laminado en frío, controlada por PLC, accionamiento hidráulico. Potencia de la unidad: 22KW.

Máquina de ribeteado

Con 8 moldes biselados que se mueven hacia afuera para formar un ribete ajustable de 12 mm. Controlada por PLC, accionamiento hidráulico, potencia de la unidad: 15KW.

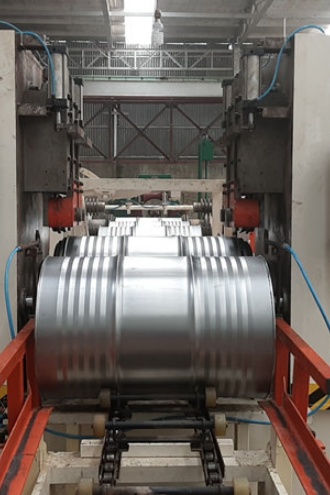

Máquina de ondulado

Formación de bridas de mayor eficiencia. Adecuada para acero laminado en frío, controlada por PLC, accionamiento hidráulico. Potencia de la unidad: 22KW.

Máquina de cosido

Prensa de carga automática y soldadura de costura. Motores dobles y ejes principales. Ruedas de rodillos con mecanismo de leva, fáciles de ajustar, controladas por PLC. Potencia de la unidad: 41KW.

Máquinas de producción de tapas y fondos de tambores de acero

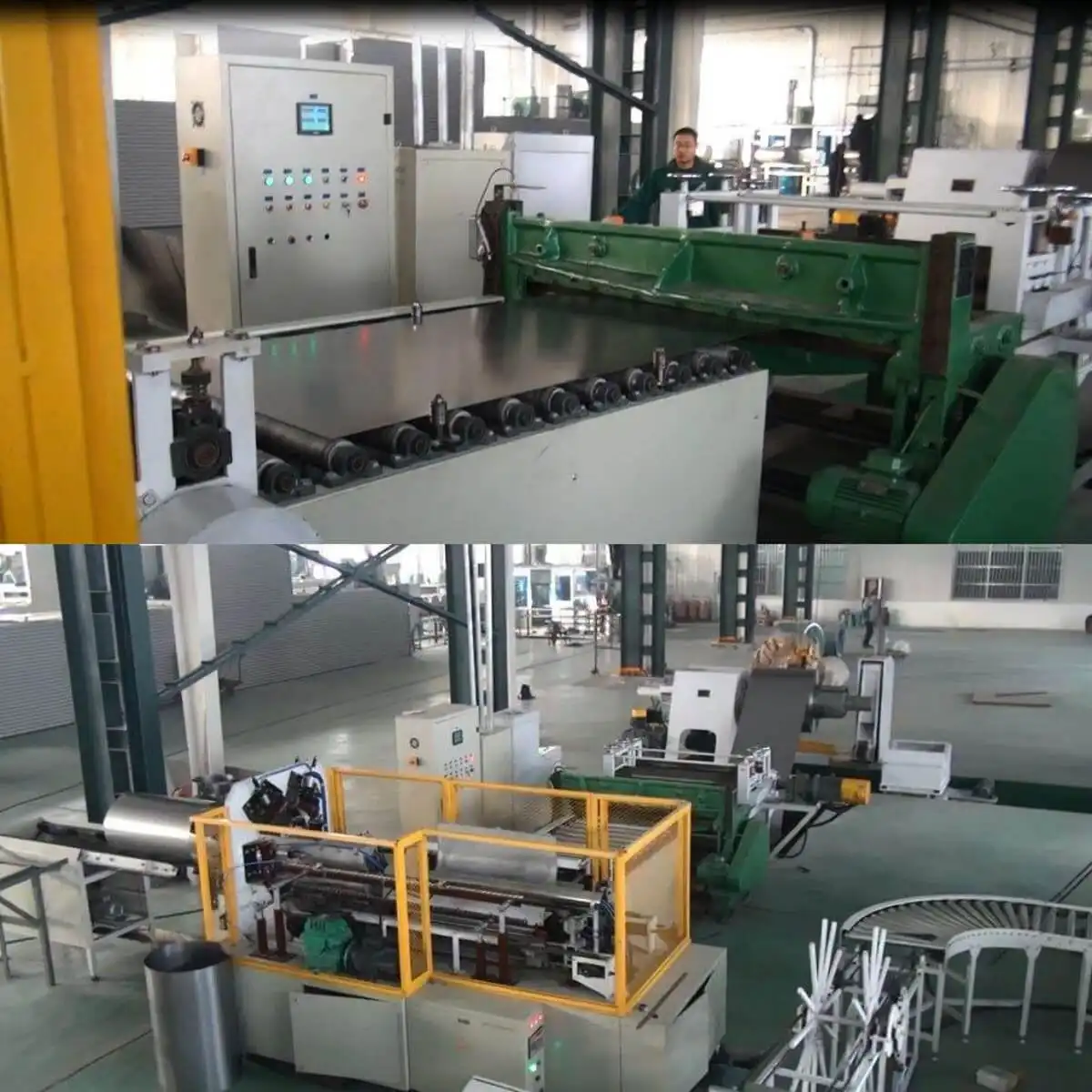

Máquinas de desenrollado, enderezado y cizallado

Máquina de desenrollado:

Ancho de la lámina: 600-1320mm
Grosor: 0.6-1.4mm
Capacidad de producción: 15 cortes/min
Velocidad máxima de corte: 50-60m/min

Máquina enderezadora de siete rodillos:

Precisión de enderezado: ≤1.5mm/m²

Máquina cizalladora:

Grosor de cizallado: ≤3mm
Ancho de cizallado: ≤1500mm

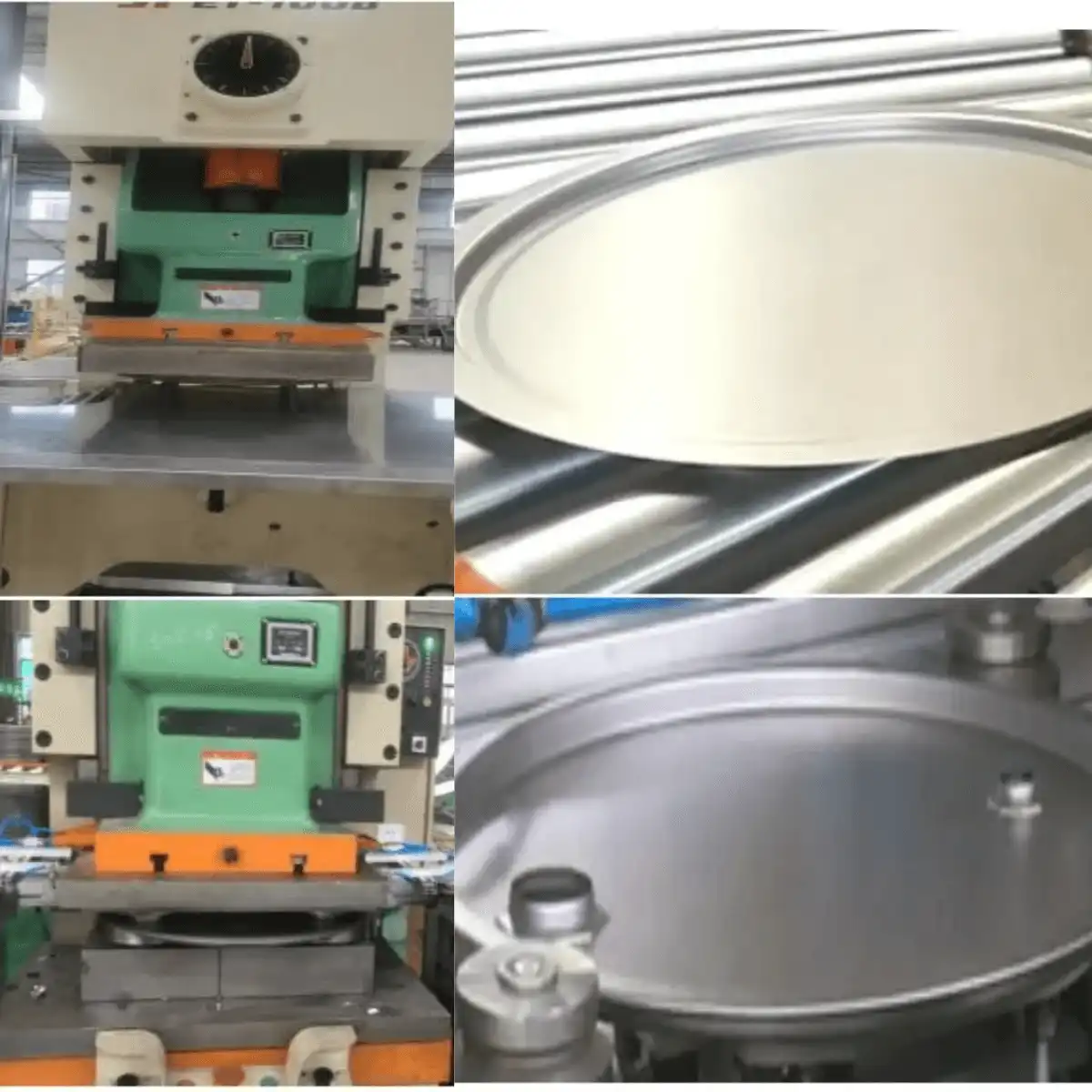

Máquina de prensado de tapas

Máquina de prensado de tapas (prensa de 160 toneladas)

Función: Forma la tapa y el fondo utilizando dos prensas de punzonado de 160 toneladas.

Máquina de prensado de doble bloqueo (prensa de 63 toneladas)

Función: Se utiliza para el punzonado y bloqueo de orificios de tambores normales.

Automatización: La carga y descarga están totalmente automatizadas.

Potencia de la unidad: 15KW

Máquina de pegamento de pre-rizado y pulverización

Máquina de paletizado automático

Máquinas de pintura por pulverización

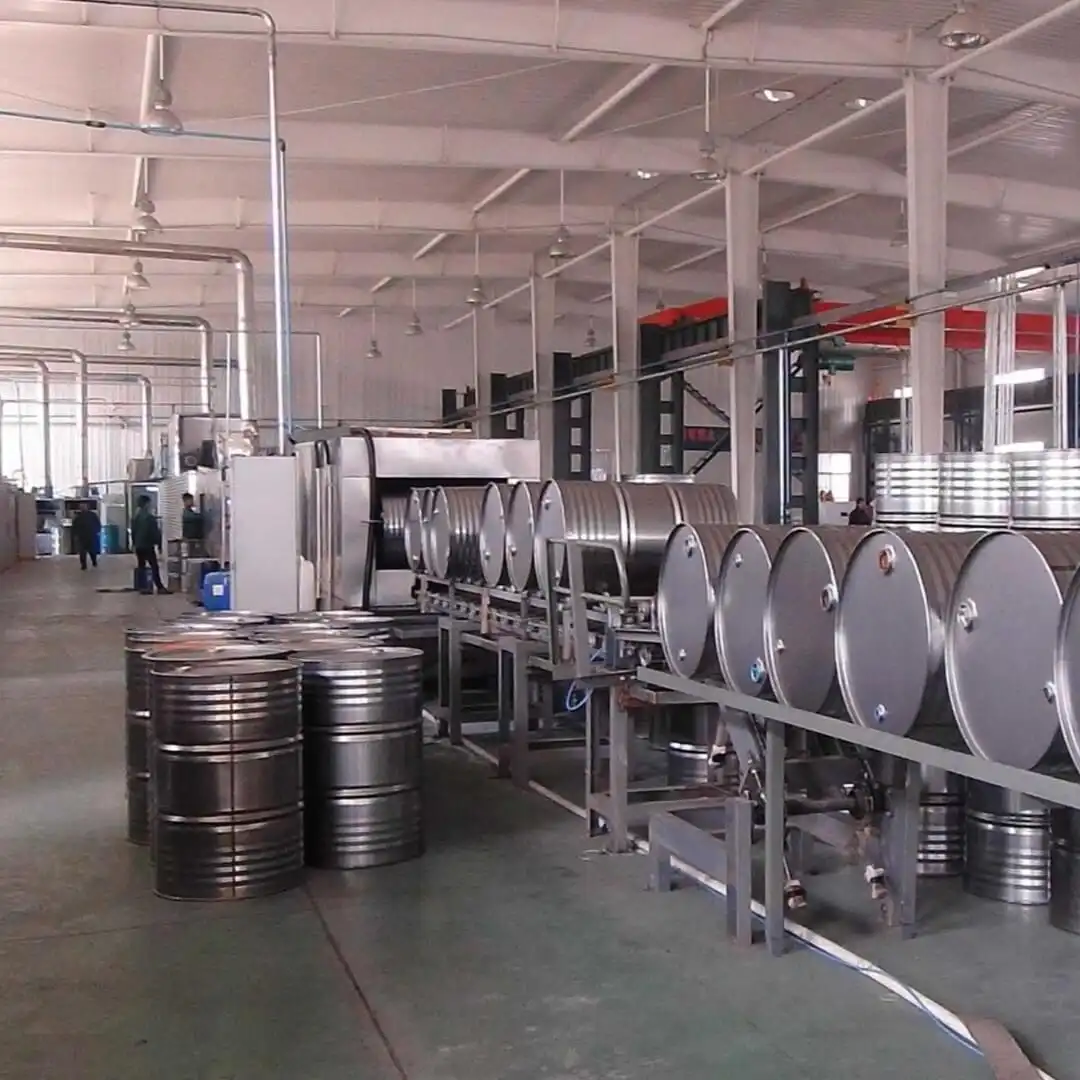

Línea de lavado

Los tambores se limpian y se colocan en la cadena de transporte de pintura, pasando de horizontal a vertical.
Longitud de transporte de lavado:55 m
Canal de secado: L28m;W1.5m; H1.7m

Equipo de pintura

Pintura de tres colores:

Interior: Pintura impermeable

Exterior: Pintura magnética de alcohol ácido

Tamaño: L4.8m; W4m; H2.4m

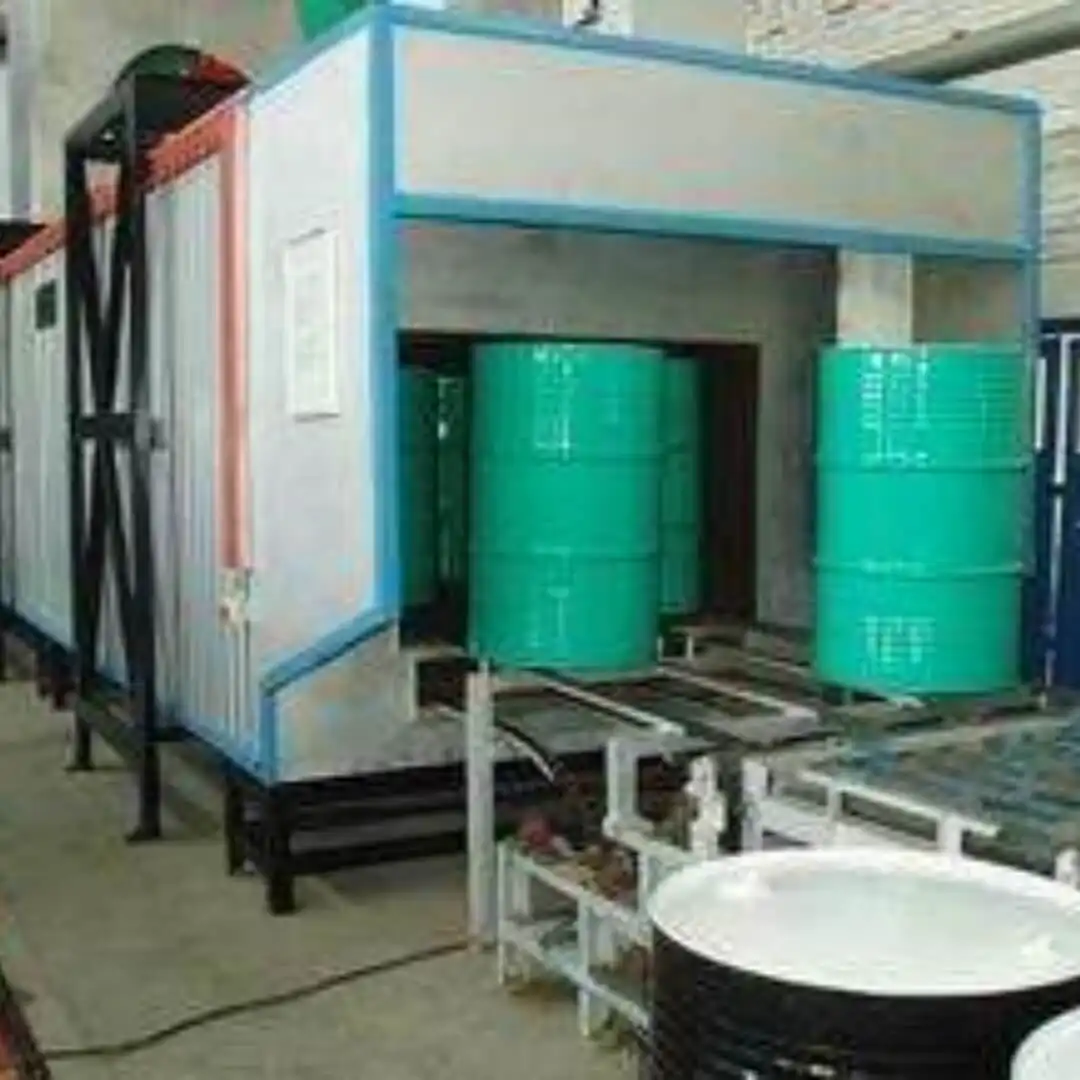

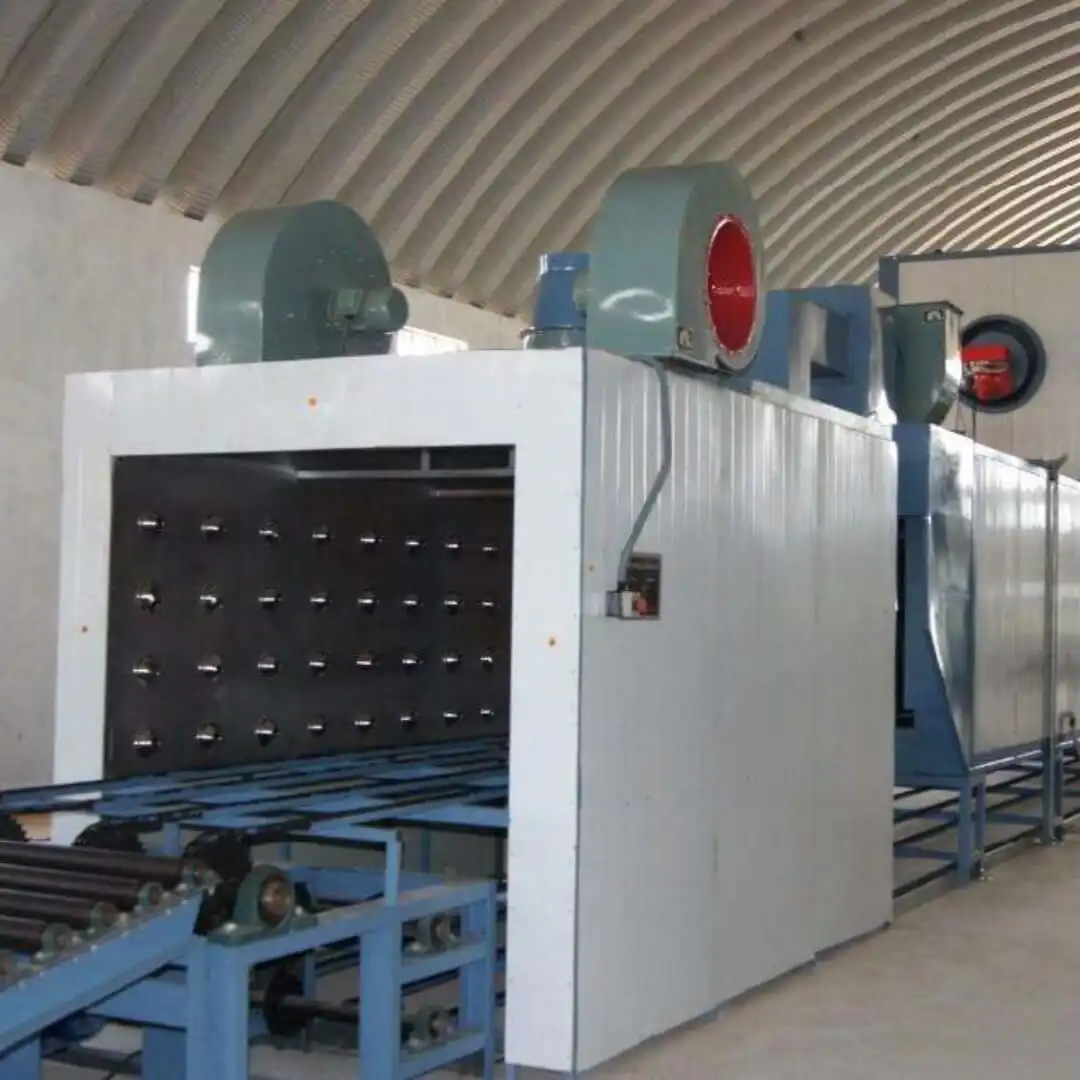

Equipo de secado

Secado vertical de 3 filas
Rango de control de temperatura: temperatura ambiente a 200°C, ajustable
Precisión del control de temperatura: ±5°C
Tamaño: L36M; W2.6M; H2.1M

Equipo de enfriamiento

Función: Endurece la superficie de la laca después del horneado
Potencia: 6.6 kW

Máquinas de prueba de fugas

Prueba de tipo horizontal, presión de aire 0.03Mpa. Controlada por PLC, accionamiento por aire comprimido.

Otras informaciones

Detalles del producto

Diagrama de diseño de la línea de producción de tambores de acero

Resultados de la producción

Método de soldadura:

Este equipo utiliza un método de soldadura por costura con rodillos, con electrodos en forma de rodillos cilíndricos. El ancho del electrodo es mayor que la sección superpuesta de la placa de acero, lo que permite controlar el grosor de la junta. Durante el proceso de soldadura, se aplica una mayor presión del electrodo y una corriente de soldadura continua. Al controlar los parámetros de soldadura, como la presión del electrodo, la corriente de soldadura y el tiempo de soldadura, se puede lograr una calidad de soldadura estable. La máquina es capaz de realizar el proceso de soldadura por costura en costuras longitudinales de tambores metálicos con diámetros que van desde 516 mm (para tambores cónicos) hasta 571,5 mm.

Lista de configuración del equipo

Línea de producción de extremos de tambores
SN.	N.º de modelo	Nombre	Unidad	Cantidad	Nota
1	ST2311.00B	Carro de bobinado	conjunto	1	Accionamiento hidráulico
2	STK2010.01.00C	Unidad de desenrollado	Conjunto	1	Accionamiento hidráulico；control de frecuencia de la velocidad del motor
3	STK1213100	Enderezadora de 9 rodillos e instalación de medición	Conjunto	1	control servo
4	ST1319.00	Transportador de la enderezadora a la máquina de prensado Máquina cortadora de láminas de desecho	Conjunto	1
5	JD21-160	Máquina de prensado de tapas	Conjunto	2	160 toneladas
6	MJ571.5	Molde para tapa y fondo	Conjunto	2
7	ST1318.00	Transportador para tapa a máquina de pegamento de pre-bobina y pulverización	Conjunto	2	Incluye transportador y apilamiento
8	YJX200900	máquina de pegamento de pre-bobina y pulverización	Conjunto	2	Control PLC;
9	St-1001	Apilamiento automático para tapas de tambores	Conjunto	2
10	Q11-2000	Máquina cortadora de láminas de desecho	Conjunto	1	3*2000mm
11	KJKZ2011.00	Caja de control eléctrico	Conjunto	1
12	KJ2011.02.00	Estación hidráulica	Conjunto	1

Punzonado automático de orificio de 2′& 3/4′ y bloqueo de cierre de 2′& 3/4′
SN.	Nombre	Unidad	Cantidad
1	Prensa de 63 toneladas de garganta profunda	Conjunto	2
2	Molde de doble prensado	Conjunto	1
3	Molde de doble bloqueo	Conjunto	1
4	Línea de transporte automático para tapa	Conjunto	1
5	Sistema de control eléctrico	Conjunto	1

Línea de corte a medida (para cuerpo de tambor)
SN.	N.º de modelo	Nombre	Unidad	Cantidad	Nota
1	ST2311.00B	Carro de bobinado	conjunto	1	Accionamiento hidráulico
2	STK2010.01.00C	Unidad de desenrollado	Conjunto	1	Accionamiento hidráulico
3	STK1213100	Máquina enderezadora de 9 rodillos	Conjunto	1	Ajuste de frecuencia de la velocidad
4	STK1213200	Instalación de medición	Conjunto	1	servomotor
5	Q11-1500	Máquina cortadora de láminas	Conjunto	1	3*1500mm
6	KJKZ2011	Caja de control eléctrico	Conjunto	1
7	KJ2011.02.00	Estación hidráulica	Conjunto	1

Línea de producción de cuerpos de tambores de acero
SN.	N.º de modelo	Nombre	Unidad	Cantidad	Nota
1	KJJQ.00	Transportador			Línea de corte
2	FHJ-250-2	Máquina soldadora automática	Conjunto	1	Inversor de frecuencia media trifásico
3	YP-line201	Línea de soldadura de compactación por laminación y corte de la lengüeta de hierro	Conjunto	2
4	STG2201.00	Máquina de abocardado por extrusión	Conjunto	1	Incluye cadena de pasos de trabajo múltiple y control hidráulico de control eléctrico
5	STG2203.00	Máquina de ribeteado	Conjunto	1	Incluye cadena de pasos de trabajo múltiple y control hidráulico de control eléctrico
6	STG2202. 00	Máquina de ondulado	Conjunto	1	Incluye cadena de pasos de trabajo múltiple y control hidráulico de control eléctrico
7	STG1005.00	Máquina de prueba de fugas de la línea de soldadura	Conjunto	1	Incluye cadena de pasos de trabajo múltiple y control hidráulico de control eléctrico
8	ST2204.05.00	Alimentación automática para extremos de tambores	Conjunto	1	Incluye cadena de pasos de trabajo múltiple y control eléctrico
9	ST2204.00X	Máquina de cosido	Conjunto	1	Incluye cadena de pasos de trabajo múltiple y control hidráulico de control eléctrico
10	STG1005.00	Máquina de prueba de fugas	Conjunto	1

Tratamiento posterior (lavado, secado, sistema de pintura, etc.)
SN.	Nombre	Unidad	Cantidad	Nota
1	Máquina elevadora	Conjunto	1
2	Lavado, limpieza y transporte	Conjunto	1
3	Secado y transporte	Conjunto	1
4	Máquina giratoria	conjunto	2
5	Sala de pintura (exterior)	conjunto	2	3 colores
6	Distribuidor frontal	Conjunto	2
7	Equipo de secado vertical de tres canales	Conjunto	1	(exterior)
8	Enfriamiento	Conjunto	1
9	Distribuidor trasero	Conjunto	1
