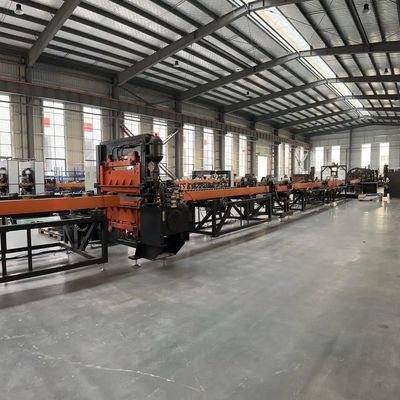

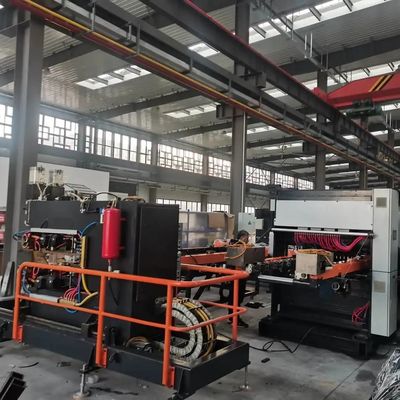

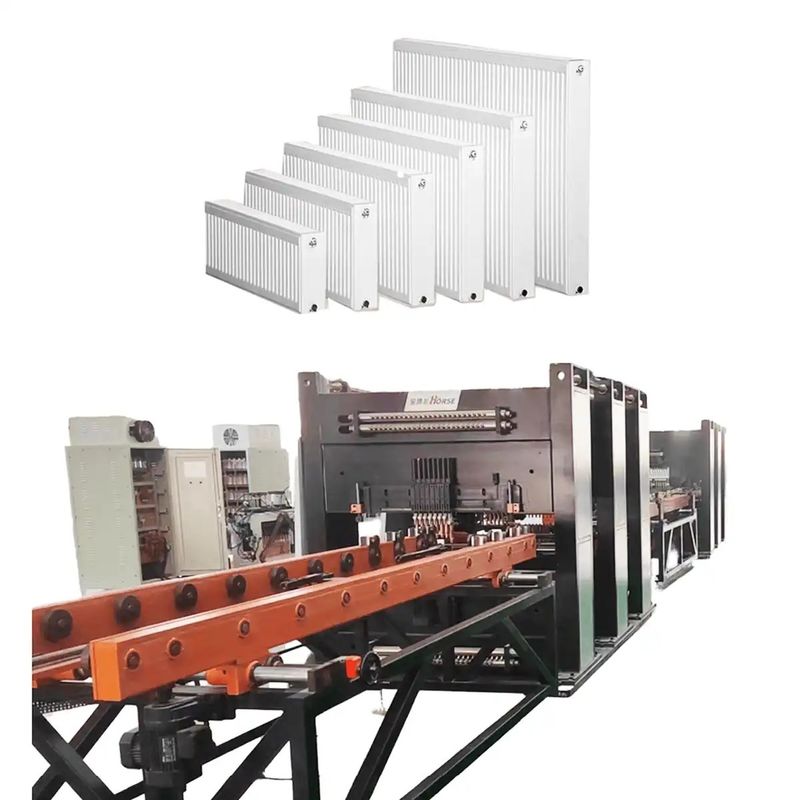

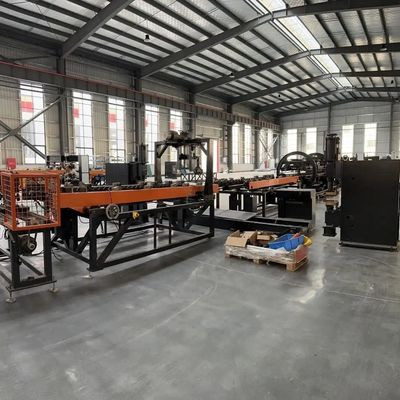

Línea de producción de radiadores de paneles de acero

Línea de producción de radiadores de paneles de acero
Steel Panel Radiator Production Line
Línea de producción de radiadores de paneles de acero Línea de producción de radiadores de paneles de acero Línea de producción de radiadores de paneles de acero Línea de producción de radiadores de paneles de acero Línea de producción de radiadores de paneles de acero

Ampliación de imagen :  Línea de producción de radiadores de paneles de acero

Datos del producto:
Lugar de origen: China
Nombre de la marca: Trintfar
Certificación: CE
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: 10000~80000
Detalles de empaquetado: Los sujetadores de madera/casas de madera
Tiempo de entrega: 90 ~ 120
Condiciones de pago: El importe de la ayuda se calculará en función de la cantidad de productos que se hayan vendido.
Contacto

Línea de producción de radiadores de paneles de acero

descripción
Voltado de entrada: 380 ± 10% (trifásico) 50HZ Potencia de entrada: 2x250 kVA
Tensión secundaria: 11.3V Corriente máxima de cortocircuito: 50 kA
Resistencia al aislamiento: Resistencia de aislamiento de la potencia de entrada al fuselaje ≥ 2.5MΩ Medio ambiente de trabajo: temperatura≤40ºC, humedad≤90%
Modelo de cilindro: Φ160*80

Flujo de trabajo

Línea de producción de radiadores de paneles de acero 0

Flujo de trabajo:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor


Equipo principal



- ¿ Qué?

Línea de producción de radiadores de paneles de acero 1 Máquina de carga de las barras de los paneles

Carga manual de materiales apilados en los vehículos de la plataforma de alimentación utilizando el coche de la rampa, con dos posiciones de colocación de materiales en cada lado.

El agarre de truss agarra automáticamente los materiales de ambos lados del vagón de placas y los coloca en la línea transportadora.

El mecanismo de posicionamiento de sujeción central alinea el panel en el transportador.

El mecanismo servoconducido mueve la placa a la máquina de soldadura pre-punto para la soldadura puntual en ambos lados.
Máquina de carga y prensado de anillos de conducción de agua

El anillo de la vía fluvial utiliza una placa vibratoria de alimentación con un sistema de doble vía.

Dos cabezas de prensado de cada lado presionan los anillos de conducción delantera y trasera.

La transmisión del material utiliza alimentación de rodillos accionados.		 Línea de producción de radiadores de paneles de acero 2
Línea de producción de radiadores de paneles de acero 3 Máquinas de girar y ensamblar

Rápido y preciso voltear.

Cadenas de alta calidad para transmisión; motor de reducción de 400W como accionamiento.

Motor de reducción de engranajes con sensor para posicionar con precisión el giro.

Control automático, sin intervención manual.

Consiste en un cuerpo giratorio, un dispositivo de carga, una consola eléctrica, un sistema operativo y una cerca de seguridad.y la transferencia eficiente de material entre operaciones.
Máquina de soldadura de posicionamiento pre-punto del panel

El panel fluye automáticamente a la posición de parada de soldadura en el rack del transportador, y los soldadores de ambos lados comienzan la soldadura pre-punto.

Se requiere una soldadura pre-puntual para una sola fila.

Utiliza un conjunto de fuente de alimentación AC DN75.		 Línea de producción de radiadores de paneles de acero 4
Línea de producción de radiadores de paneles de acero 5 Máquina de soldadura multipunto de pórtico de paneles

3 máquinas de soldadura multipunto de pórtico para soldadura.

Cada unidad tiene 18 juegos de juntas de soldadura de cilindros.

Fuente de alimentación de soldadura CA para soldar una fila de juntas de soldadura a la vez.

El paso de servo enlace de alta velocidad alimenta la pinza hacia adelante para suministrar la placa del canal de agua.
Máquina de soldadura pre-punto de chapa por convección

Hoja de convección cargada manualmente en la guía de herramientas en línea.

Soldadura realizada con una máquina de soldadura pre-punto de 4 cabezas.

Materiales empujados manualmente en la primera fila de posiciones prefijadas para la soldadura.

El equipo cambia automáticamente los puntos de soldadura restantes.		 Línea de producción de radiadores de paneles de acero 6
Línea de producción de radiadores de paneles de acero 7 Máquina de soldadura de placas de convección con pórtico de varios puntos

Ruta preestablecida: la hoja de convección sigue una ruta preestablecida en la guía de herramientas.

Soldadura con doble pórtico: 2 soldadoras multipunto con pórtico.

Las articulaciones neumáticas: 16 juegos por unidad.

Fuente de alimentación de CA: CA y unilateral para soldadura en fila.

Servo Stepper: Servo stepper de alta velocidad alimenta el agarre para la placa del canal de agua.
Convectores de línea de transferencia en forma de U

Utilice el portacargamentos para transportar materiales en forma de U.

Eficiencia en el espacio: la forma U ahorra espacio, optimiza el proceso.

Facilidad de operación: menor alcance para el trabajador, conveniente, reduce la intensidad.		 Línea de producción de radiadores de paneles de acero 8
Línea de producción de radiadores de paneles de acero 9 Máquina de soldadura de costura de doble cabeza de lado largo

Soldadura simultánea: Soldar ambos lados a la vez.

Fuente de alimentación: CA de media frecuencia de 300 KVA para soldadura estable a largo plazo.
Saldadora de costura lateral corta de doble cabeza de pórtico 2 Conjunto

Utilice una fuente de energía de soldadura de corriente alterna de frecuencia media para garantizar una soldadura altamente estable durante mucho tiempo.		 Línea de producción de radiadores de paneles de acero 10
Línea de producción de radiadores de paneles de acero 11 Máquinas de limpieza y recorte de dos lados

Limpiar y recortar los productos soldados de lado largo.
Máquinas para cortar el pelo

Proceso de corte: realizar el corte de los materiales requeridos.

Material del cortador: cuchilla de acero blanco.

Método de corte: corte con tijeras.		 Línea de producción de radiadores de paneles de acero 12
Línea de producción de radiadores de paneles de acero 13 Máquina de corte de arco de cuatro esquinas

Formación de esquinas: Cortar esquinas afiladas para formar bordes redondeados.

Material del cortador: acero blanco.

Método de corte: perforado hidráulico.
Máquina de soldadura automática de doble cabeza de tres vías

Potencia de soldadura: fuente de alimentación MD80 de frecuencia media.

Flujo de material: canales de doble cara para atracar y girar.

Método de transporte: placa de cadena para el transporte de materiales en tres vías.

Alimentación automática: posicionamiento del agarre y de la soldadura para un funcionamiento preciso.		 Línea de producción de radiadores de paneles de acero 14
Línea de producción de radiadores de paneles de acero 15 Máquina de soldadura automática con gancho de apoyo

Potencia de soldadura: fuente de alimentación MD40 de frecuencia media.

Método de alimentación: apilamiento de tipo clip para la alimentación del material.

Carga: el agarre neumático carga los materiales en la posición de soldadura.
Máquina de detección automática de estanqueidad de la presión

Presión de ensayo: 10 bar.

Método de ensayo: ensayo automático de presión en el depósito de agua.		 Línea de producción de radiadores de paneles de acero 16



Otras informaciones



- ¿ Qué?

Detalles del producto Servicios técnicos
Línea de producción de radiadores de paneles de acero en forma de U Diagrama de distribución de retorno Se adhieren a la orientación al cliente y proporcionan a su empresa servicios integrales antes y después de las ventas, tales como la instalación, puesta en marcha, formación y mantenimiento.
Línea de producción de radiadores de paneles de acero 21

Servicio previo a las ventas:Antes de firmar el contrato, la empresa proporciona a los clientes diversas soluciones de proceso de producción y servicios de consultoría técnica para equipos.

Instalación y puesta en marcha:De acuerdo con el contrato, nuestra empresa transportará el equipo de forma segura al sitio de instalación designado por el usuario dentro del tiempo especificado,y enviar ingenieros de servicio técnico para instalarlo en el sitio. Cuando el usuario dispone de las piezas de repuesto básicas de instalación y puesta en marcha, el ingeniero del servicio técnico instalará y depurará la máquina para que la use el usuario,garantizar que el entorno del sitio de instalación y puesta en marcha esté limpio, limpio y ordenado.

Formación postventa: La empresa ofrece formación técnica gratuita (min. 5 días) en el emplazamiento del comprador o en el centro de formación del vendedor.

  • - Control del uso del software
  • - Procedimientos de encendido/apagado
  • -Configuración de los parámetros del panel y del software
  • - Limpieza y mantenimiento básicos de máquinas
  • - Manejo de fallas comunes del hardware
  • - Precauciones operativas

Mantenimiento del equipo

  • - Una garantía de un año después de la aceptación final;
  • - El tiempo de respuesta del servicio al cliente es de 24 horas;
  • - Las reparaciones pagadas se proporcionan después del período de garantía.
Resultados de la producción
Línea de producción de radiadores de paneles de acero 22

- ¿ Qué?- ¿ Qué?

No Nombre El material Las notas
1 Grupo de trabajo Placas de acero laminadas en frío 1espesor de.1 mm
2 Placas de convección Placas de acero laminadas en frío 0espesor de.3 mm
3 Tipo de interfaz   4x G 1/2 interfaz interna del hilo
4 Duración del producto   400 a 3000 mm
5 Ancho del producto   Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero.

Lista de configuración del equipo



No Nombre del equipo Modelo Cantidad Unidad
1 Máquina de carga de las barras de los paneles HJ-0-0 1 conjunto
2 Máquina de carga y prensado de anillos de conducción de agua YZJ-0-0 1 conjunto
3 Máquina de girar y ensamblar 1 El FZJ-0-0 1 conjunto
4 Máquina de soldadura de posicionamiento pre-punto del panel DN75-2C: el número de unidades 1 conjunto
5 Máquina de soldadura multipunto de pórtico de paneles 10*DN60-36C 3 conjunto
6 Máquina de soldadura pre-punto de chapa por convección 2*DN63-4C 1 conjunto
7 Máquina de soldadura de placas de convección con pórtico de varios puntos 4*DN63-16C 3 conjunto
8 Convectores de línea de transferencia en forma de U ZJG-0-0 1 conjunto
9 Máquina de soldadura de costura de doble cabeza de lado largo 2*FVM300-2C 1 conjunto
10 Saldadora de costura lateral corta de doble cabeza con pórtico 1 2*FVM300-2C 1 conjunto
11 Máquina de soldadura de costura lateral corta con doble cabeza de pórtico 2 2*FVM300-2C 1 conjunto
12 Máquinas de limpieza y recorte de dos lados El XBJ-0-0 1 conjunto
13 Máquinas para cortar el pelo JCJ-0-0 1 conjunto
14 Máquina de corte de arco de cuatro esquinas - ¿Qué es eso? 1 conjunto
15 Máquina de girar y ensamblar 2 El FZJ-0-0 1 conjunto
16 Máquina de soldadura automática de doble cabeza de tres vías 2*MD80-2C 1 conjunto
17 Máquina de soldadura automática con gancho de apoyo 2*MD40-4C 1 conjunto
18 Máquina de detección automática de estanqueidad de la presión JCJ-0-0 1 conjunto
19 Conveyor de descarga El SSJ-0-0 1 conjunto



Configuración de agua, electricidad y gas

Proyecto Parámetros
Distribución total de la energía 1600 KVA (La potencia total utilizada es de aproximadamente 1000 KVA)
Presión de la fuente de gas 0.6MPa
Presión de la fuente de agua 0Los componentes de las máquinas de ensamblaje de gases de efecto invernadero deberán tener un valor de ensamblaje de gases de efecto invernadero superior a:
Requisitos de fuente de aire comprimido Se aplican las siguientes medidas:
Flujo total de agua Se aplican las siguientes medidas:
Duración de ocupación del equipo*ancho aprox. 60 m*10 m

- ¿ Qué?Línea de producción de radiadores de paneles de acero 27- ¿ Qué?- ¿ Qué?- ¿ Qué?

etiqueta:

soldadora del punto de 3m m que suelda,

Soldadora de laser de la fibra del CE,

Equipo de soldadura de laser del refrigerador de agua

Contacto
Shanghai Trintfar Intelligent Equipment Co., Ltd.

Persona de Contacto: Mr. tianwei

Teléfono: +8615216883036

Envíe su pregunta directamente a nosotros (0 / 3000)

Otros productos
máquina de la limpieza del retiro del moho del limpiador del laser de 50w 100w

máquina de la limpieza del retiro del moho del limpiador del laser de 50w 100w

nombre: máquina de la limpieza del retiro del óxido del laser de la fibra de 50w 100w 150w 500w 1000w para e

Tipo del laser:: Laser de la fibra

Servicio post-venta proporcionado: Ayuda en línea

Uso: Limpieza de superficies metálicas
Máquina de limpieza del laser del moho de la fibra de alta velocidad del removedor

Máquina de limpieza del laser del moho de la fibra de alta velocidad del removedor

Nombre: Precio del limpiador del removedor del óxido del retiro de la máquina de la limpieza del laser del P

Tipo del laser:: Laser de la fibra

Servicio post-venta proporcionado: ayuda en línea

Uso: Limpieza de superficies metálicas
La soldadora de limpieza de laser de la fibra de la máquina del moho del laser 0.5ms los recambios para el metal

La soldadora de limpieza de laser de la fibra de la máquina del moho del laser 0.5ms los recambios para el metal

Nombre: Máquina de limpieza de óxido láser con repuestos de máquina de limpieza láser para metal

Tipo del laser:: Laser de la fibra

Servicio post-venta proporcionado: Ayuda en línea

Sistema de enfriamiento:: POR AGUA la refrigeración
Retiro de limpieza del moho del limpiador del laser de la fibra de la máquina 500w 1000w del laser del metal

Retiro de limpieza del moho del limpiador del laser de la fibra de la máquina 500w 1000w del laser del metal

Nombre: Máquina de limpieza láser 500w 1000w Láser de eliminación de óxido

Tipo del laser:: Laser de la fibra

Servicio post-venta proporcionado: Ayuda en línea

Uso: Limpieza de superficies metálicas
Soldadura de laser de aluminio de acero inoxidable de la soldadora de laser de la fibra de la onda continua del CE 1000W

Soldadura de laser de aluminio de acero inoxidable de la soldadora de laser de la fibra de la onda continua del CE 1000W

Nombre: Máquina de soldadura láser de onda continua de mano de 1000 W, máquina de soldadura láser de acero i

Longitud de fibra óptica:: ≥10m, se puede personalizar

Materiales soldables:: Acero inoxidable, chapa galvanizada, aleación de aluminio, latón...

Sistema de enfriamiento:: POR AGUA la refrigeración
Sobre

Máquinas de la soldadura por puntos

Cerraduras de puerta del compresor que cuelgan la soldadora de Projection Semi Automatic del soldador del punto

Máquinas de la soldadura por puntos del inversor de DC de la soldadora del inversor de la frecuencia intermedia 120KA DC

Máquina automática de soldadura por puntos de aluminio

Soldador de almacenamiento de energía

Máquina de Resistance Point Welding del soldador del punto del tornillo y de la nuez de la cubierta superior del compresor

Soldador inteligente modificado para requisitos particulares del punto de la resistencia del condensador neumático de la máquina de la soldadura por puntos

Compresor Cerraduras de puerta Inversor de frecuencia Almacenamiento automático de energía Maquinaria de soldadura

DEJA UN MENSAJE

Política de privacidad | China Bueno Calidad Máquinas de la soldadura por puntos Proveedor. © 2022 - 2025 Shanghai Trintfar Intelligent Equipment Co., Ltd.. All Rights Reserved.
