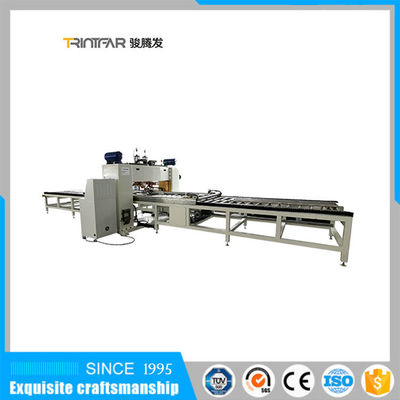

1. Cuerpo principal: Debido a la barra de alambre densa y horizontal, el tipo reforzado integrado del pórtico de cuerpo principal se diseña. Adopte el cuerpo principal de la tensión vertical. Esta máquina se hace de buena calidad del espesa la placa de acero para asegurar la intensidad y la estabilidad del cuerpo principal. La máquina se equipa de la guía de diapositiva para proporcionar el punto de apoyo de la tensión y la plataforma de trabajo para otras acciones. Para poner dos sistemas de accesorios de soldadura en la máquina, la anchura de soldadura eficaz es 1300m m mientras que la longitud de soldadura es 1000m m.

2. Fuente de energía: Adopte la fuente de soldadura del inversor de frecuencia media. La tarifa del ciclo de trabajo alcanza el 50%. La fuente de alimentación trifásica está bajo rectificación a través de un inversor especial y convertida al voltaje ca 1000Hz y entonces ser transmitido a un transformador de frecuencia media que se rectificará para proporcionar la corriente de soldadura de DC. Compare con la fuente de alimentación general del pulso de la CA, esta clase de fuente de energía podría ser rápida y ajustada exacto. El pequeño impacto a la red eléctrica y bajar el requisito para la red eléctrica compara con el soldador monofásico de la misma capacidad.

3. Estructura de soldadura de la fila: 6 sistemas de electrodos de soldadura están instalados en el haz y equipados de la guía de diapositiva que podría moverse horizontalmente. Es conveniente ajustar la distancia del punto de soldadura así que es conveniente para soldar con autógena los pedazos del trabajo con diverso pellizco. El programa de soldadura del electrodo de soldadura de la fila es flexible y las diversas clases de programas de soldadura están disponibles. Usted podría elegir tan soldar con autógena del centro a los lados o de los lados a la soldadura media o sola. Alcance verdad la consistencia del establo, confiable y buena del efecto de soldadura.

4. Sistema de enfriamiento: El soldador de la resistencia generará porciones de calor durante el proceso de la soldadura. La fuente de calor puede ser de: la soldadura del electrodo y del pedazo del trabajo o el funcionamiento de componentes como el silicio controlado y el transformador de soldadura. Para proteger la vida laboral de componentes y controlar la temperatura de ablandamiento del electrodo de soldadura para asegurar la confiabilidad de la soldadura, se diseña para adoptar el ciclo del agua de enfriamiento para llevarse el calor. El tipo refrigerado de agua de enfriamiento se adopta. A través del sistema de refrigeración de máquina del refrescar-agua, la temperatura del agua se fuerza para refrescarse abajo a la temperatura preestablecida. El propósito del ciclo del agua de enfriamiento se alcanza a través de la bomba de agua de la máquina del refrescar-agua y de la caja de almacenamiento del agua.
