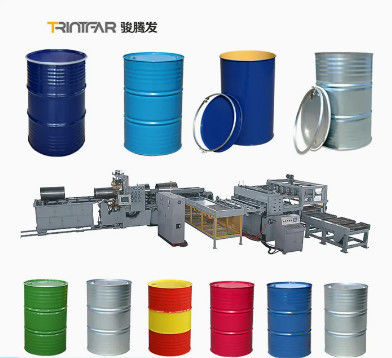

Línea de producción de tambores de acero de 200L 11 personas operadas

Ampliación de imagen : Línea de producción de tambores de acero de 200L 11 personas operadas

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Trintfar
Certificación:	CE

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	10,000-80,000
Detalles de empaquetado:	Los sujetadores de madera/casas de madera
Delivery Time:	90~120
Condiciones de pago:	El importe de la ayuda se calculará en función de la cantidad de productos que se hayan vendido.

Contacto

Línea de producción de tambores de acero de 200L 11 personas operadas

descripción

Configuración de capacidad:	2 a 10 tambores/minuto	Operadores:	alrededor de 11 personas
Consumo de energía:	1 kWh por tambor	Garantización:	1 año
Válvula de tensión:	El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de	Servicio postventa prestado:	Apoyo técnico por vídeo
Resaltar:	Línea de producción de tambores de acero de 200L , Línea de producción de tambores de acero

Flujo de trabajo

Flujo de trabajo:En el caso de las máquinas de ensayo de la clase A, se utilizará el método de ensayo de la clase B.Lavado → Lavado Secado → Pintura exterior → Secado después de la pintura exterior → Refrigeración → Almacenamiento (desconectado)

Equipo principal

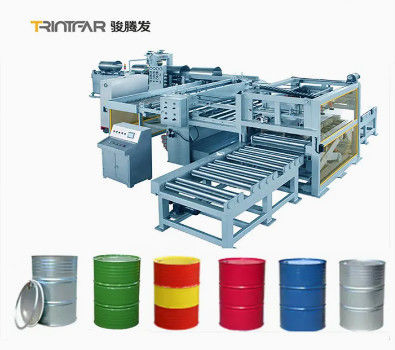

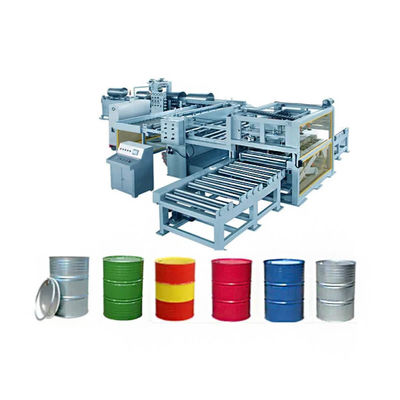

Máquinas para la producción de carrocerías de tambores de acero

Máquina de producción de chapa de acero para el cuerpo del tambor

Carruaje de bobinas: accionamiento del motor 3 en 1, hidráulico hacia arriba/abajo

Unidad de desenrollamiento: Activación hidráulica, sin giro de potencia, diámetro de la bobina Ф508-Ф610mm, carga máxima: 15 toneladas

El nivelador de 7 rodillos: 7 rodillos, velocidad del motor ajustable por frecuencia

Facilidad de medición: Precisión de longitud mediante motor de servicio de CA fabricado en Japón

Máquina para cortar hojas: 3*1500mm, controlado por PLC

Transporte: Transportar las láminas de corte al soldador automático

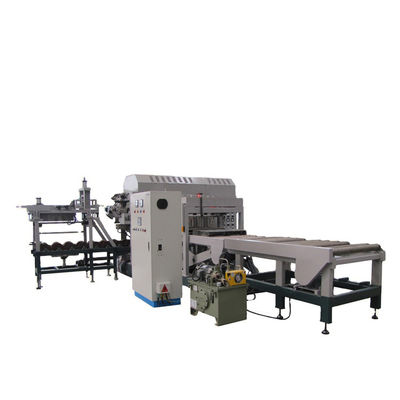

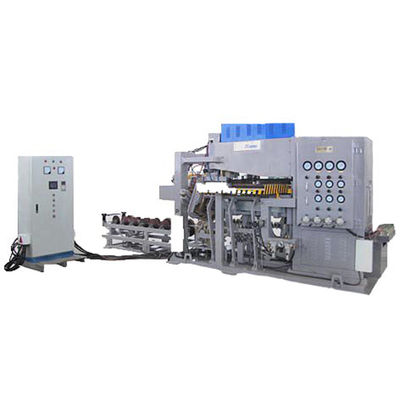

Máquina de soldadura automática del cuerpo del tambor

Control de superposición: La barra guía posiciona el tambor; la barra Z asegura una superposición de 2 mm con un fácil mantenimiento mediante tiras de desgaste desmontables y una nariz perfilada para un contacto preciso de la rueda de soldadura.

Rolos de vidrio de hora: montado en un marco de postes con sensores, que garantiza un dimensionamiento gradual, una superposición constante y un marcado de superficie mínimo; los rodillos inferiores pivotan para el mantenimiento,ajustes de rodillo superior para la tolerancia de tamaño con cilindros neumáticos.

Cabezas de soldadura: motor CA controlado por inversor SEW con caja de cambios y presión neumática para velocidad constante; ruedas de soldadura con índice cruzado para el desgaste uniforme, lubricadas automáticamente,y puede ser recortado manualmente o semiautomáticamente para reducir el tiempo de inactividad.

Slide del cilindro de la cabeza de soldadura: Cabeza de soldadura inferior montada sobre una vara de aleación ligera con cilindro neumático y fuelle de fuelle para estabilizar la fuerza y amortiguar las reacciones al arranque de la soldadura.

Control de soldadura: AC trifásico eficiente en energía, control con pantalla LCD.

Transformador: SP 350KVA.

Las demás máquinas- Es opcional.

Máquina de las bridas

Formación de brida de mayor eficiencia, adecuada para acero laminado en frío, controlado por PLC, accionamiento hidráulico.

Máquina para la elaboración de cuentas

Con 8 moldes cónicos que se mueven hacia afuera para formar un perlado ajustable de 12 mm. Controlado por PLC, accionamiento hidráulico, potencia de la unidad: 15KW.

Máquina de ondulación

Formación de brida de mayor eficiencia, adecuada para acero laminado en frío, controlado por PLC, accionamiento hidráulico.

Máquina para coser

Prensa de carga automática y soldadura de costuras. Motores dobles y ejes principales. Ruedas de rodadura con mecanismo de cámara, fácil de ajustar, controlado por PLC. Potencia de la unidad: 41KW.

Fabricación de tambores de acero de fondo y cubierta superior

Máquinas para descolar, enderezar y afeitar

Máquina de descolar:

Ancho de la hoja: 600-1320 mm
espesor: 0,6-1,4 mm
Capacidad de producción: 15 cortes/min
Velocidad de corte máxima: 50-60 m/min.

Máquina para enderezar con siete rodillos:

Precisión de alineación: ≤ 1,5 mm/m2

Máquina para afeitar:

espesor de corte: ≤ 3 mm
Ancho de la plancha: ≤ 1500 mm

Máquina de prensado de cubierta

Máquina de prensado de cubiertas (160 toneladas de prensa)

Función:Forma la cubierta y el fondo con dos prensas de punción de 160 toneladas.

Máquina de prensado de doble bloqueo (prensa de 63 toneladas)

Función:Se utiliza para perforar y cerrar los agujeros del tambor.

Automatización:La carga y descarga están totalmente automatizadas.

Potencia unitaria:15 kW

Máquina de pegamento de pre-curling y sellado por rocío

Máquina automática de paletización

Máquinas de pintura por aerosol

Línea de lavado

Los tambores se limpian y se colocan en la cadena de transporte de pintura, pasando de horizontal a vertical.
Duración del transporte de lavado:55 m
Canal de secado:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

Equipo de pintura

Pintura en tres colores:

En el interior: pintura impermeable

Exterior: pintura magnética con alcohol ácido

Tamaño: L4.8m; W4m; H2.4m

Equipo de secado

Secado vertical en tres filas
Rango de control de la temperatura:temperatura ambiente a 200°C, ajustable
Precisión del control de la temperatura:± 5°C
Tamaño:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

Equipo de refrigeración

Función: La superficie de la laca se endurece después del horneado
El poder: 6,6 kW

Máquinas de ensayo de fugas

Prueba de tipo horizontal, presión de aire de 0,03 MPa.Controlado por un PLC, conducción por aire comprimido.

Otras informaciones

Detalles del producto

Diagrama de la línea de producción de tambores de acero

Resultados de la producción

Método de soldadura:

Este equipo utiliza un método de soldadura por costura de rodillo, con electrodos en forma de rodillos cilíndricos.que permite controlar el grosor de la articulaciónDurante el proceso de soldadura, se aplica una presión de electrodo más alta y una corriente de soldadura continua.se puede lograr una calidad de soldadura estableLa máquina es capaz de realizar el proceso de soldadura de costuras en costuras longitudinales de tambores metálicos con diámetros que van desde 516 mm (para tambores cónicos) hasta 571,5 mm.

Lista de configuración del equipo

Batería termina línea de producción
- ¿Qué es eso?	Número de modelo.	Nombre	Unidad	Cantidad	Nota
1	Se aplicarán las disposiciones siguientes:	Carruaje de enrollamiento	conjunto	1	Acción hidráulica
2	- ¿Qué es eso?01.00C	Unidad de desenrollamiento	Se ha puesto	1	Accionamiento hidráulico;regulación de la frecuencia de la velocidad del motor
3	Se trata de un proyecto de investigación.	9 nivelador de rodillos y dispositivo de medición	Se ha puesto	1	Control por servo
4	¿Qué es esto?00	Transporte desde el nivelador a la máquina de prensado	Se ha puesto	1
5	JD21 a 160	Máquina de prensado de cubierta	Se ha puesto	2	160 toneladas
6	Es el MJ571.5	Molde para la cubierta y el fondo	Se ha puesto	2
7	¿Qué es esto?00	Transportador para la cubierta de la máquina de preenrollamiento y limpieza de rocío	Se ha puesto	2	Incluye transportador y apilamiento
8	Las condiciones de los requisitos de seguridad de los vehículos de motor	máquina de preenrollamiento y adhesivo de rociado	Se ha puesto	2	Control por PLC;
9	Sección 1001	Apósito automático de tapas de tambor	Se ha puesto	2
10	El año 2000	Máquina para cortar hojas de chatarra	Se ha puesto	1	3*2000 mm
11	KJKZ2011.00	Caja de control eléctrico	Se ha puesto	1
12	KJ2011. ¿Qué quieres decir?02.00	Estación hidráulica	Se ha puesto	1

Perforación automática del orificio de 2′ y 3/4′ y bloqueo de 2′ y 3/4′ Cierre
- ¿Qué es eso?	Nombre	Unidad	Cantidad
1	Presión de 63 toneladas con potencia de garganta profunda	Se ha puesto	2
2	Molde de doble prensado	Se ha puesto	1
3	Molde de doble bloqueo	Se ha puesto	1
4	Línea de transporte de automóviles para la cobertura	Se ha puesto	1
5	Sistema de control eléctrico	Se ha puesto	1

Cortar a longitud de línea (para el cuerpo del tambor)
- ¿Qué es eso?	Número de modelo.	Nombre	Unidad	Cantidad	Nota
1	Se aplicarán las disposiciones siguientes:	Carruaje de enrollamiento	conjunto	1	Acción hidráulica
2	- ¿Qué es eso?01.00C	Desenrollar y unir	Se ha puesto	1	Acción hidráulica
3	Se trata de un proyecto de investigación.	Máquina para nivelar 9 rodillos	Se ha puesto	1	Velocidad de ajuste de frecuencia
4	Se trata de un proyecto de investigación.	Instalación de medición	Se ha puesto	1	motor de servicio
5	Se trata de las siguientes:	Máquina para cortar hojas	Se ha puesto	1	3*1500 mm
6	El KJKZ2011	Caja de control eléctrico	Se ha puesto	1
7	KJ2011. ¿Qué quieres decir?02.00	Estación hidráulica	Se ha puesto	1

Línea de producción de carrocería de tambor de acero
- ¿Qué es eso?	Número de modelo.	Nombre	Unidad	Cantidad	Nota
1	¿Qué es esto?00	El transporte			Línea de corte
2	El FHJ-250-2	Máquina de soldadura automática	Se ha puesto	1	Inversores de frecuencia media de tres fases
3	Se aplican las siguientes condiciones:	Línea de soldadura de laminación compactación y cortar la lengua de hierro	Se ha puesto	2
4	El STG2201.00	Máquina de extrusión de bridas	Se ha puesto	1	Incluye la cadena de trabajo de múltiples pasos y el control eléctrico
5	El STG2203.00	Máquinas para la elaboración de cuentas	Se ha puesto	1	Incluye la cadena de trabajo de múltiples pasos y el control eléctrico
6	Se trata de un artículo de la Directiva 2006/112/CE.	Máquina de ondulación	Se ha puesto	1	Incluye la cadena de trabajo de múltiples pasos y el control eléctrico
7	El STG1005.00	línea de soldadura Máquina de ensayo de fugas	Se ha puesto	1	Incluye la cadena de trabajo de múltiples pasos y el control eléctrico
8	¿Qué es esto?05.00	Alimentación automática de los extremos del tambor	Se ha puesto	1	Incluye cadena de trabajo de múltiples pasos y control eléctrico
9	Se aplicarán las disposiciones siguientes:	Máquina para coser	Se ha puesto	1	Incluye la cadena de trabajo de múltiples pasos y el control eléctrico
10	El STG1005.00	Máquina de ensayo de fugas	Se ha puesto	1

Tratamiento posterior (lavado, secado, sistema de pintura, etc.)
- ¿Qué es eso?	Nombre	Unidad	Cantidad	Nota
1	Máquina de elevación	Se ha puesto	1
2	Lavado, limpieza y transporte	Se ha puesto	1
3	Secado y transporte	Se ha puesto	1
4	Máquina de girar	conjunto	2
5	Salón de pinturas (fuera)	conjunto	2	3 colores
6	Distribuidor delantero	Se ha puesto	2
7	Equipo de secado vertical de tres canales	Se ha puesto	1	(fuera)
8	Refrigerador	Se ha puesto	1
9	Distribuidor trasero	Se ha puesto	1
