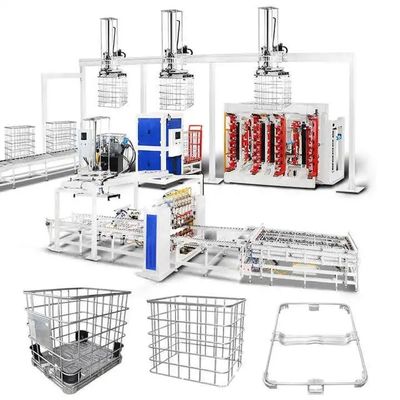

Flujo de trabajo
Flujo de trabajo:
Procesamiento de cuadros:Soldadura del marco → Doblaje del marco → Tubo → Inserción y bloqueo → Perforación del marco y perforación
Procesamiento de base:Máquina para doblar tuberías de base → Soldadura de base
Equipo principal
Máquina de procesamiento de marcos
| |
Máquina de soldadura de marcos
Eficiencia de soldadura: 45 segundos por pieza
Estructura de pórtico reforzada para alta rigidez y funcionamiento estable.
Fuente de alimentación de inversor de frecuencia media para soldadura eficiente en energía.
6 Cabezas de soldadura y sistemas de potencia, cada uno con ajuste de corriente independiente para puntos de soldadura confiables.
Diseño de alimentador de doble capa para el funcionamiento continuo: mientras un alimentador soldas, el otro carga materiales.
Soldadura automática de paso con correa de paso servoconducida para un posicionamiento preciso.
Desmoldado automático: el cilindro se expulsa después de la soldadura para prepararse para la descarga.
Descarga automática: el agarre controlado por servo mueve el producto soldado a la posición designada, reduciendo la mano de obra y mejorando la eficiencia. |
Máquina para doblar el marco
Procesamiento de marco completo para una alta precisión de flexión, funcionamiento estable y eficiencia.
El sistema especial de equilibrio de flexión garantiza la precisión diagonal del marco.
Control HMI + PLC para una alta automatización.
Opción de manipulador para carga/descarga automática, reduciendo el personal.
Cambio rápido de molde para doblar diferentes tuberías.
Sistema Servo Hidráulico con respuesta rápida, baja inercia y alta precisión.
El diseño modular permite la personalización para la automatización basada en las necesidades del cliente.
Máquina de bloqueo del marco
Eficiencia y calidad: el proceso de bloqueo tarda aproximadamente 25-30 segundos en completarse.
Cuadro de la máquina procesado en su conjunto para una alta precisión de inserción, fuerte bloqueo, funcionamiento estable y eficiente.
Control HMI + PLC para una alta automatización.
Opción de manipulador para carga/descarga automática, reduciendo el personal.
Cambio rápido de molde para cumplir con diferentes requisitos de tubería de bloqueo con fácil reemplazo de molde.
Sistema Servo Hidráulico con respuesta rápida, baja inercia y alta precisión.
El diseño modular permite la personalización de la automatización según las necesidades del cliente.
Máquina de perforar y perforar
Eficiencia y calidad: el proceso de bloqueo tarda aproximadamente 25-30 segundos en completarse.
Marco de la máquina: Procesamiento de todo el cuerpo para un funcionamiento de alta precisión, estable y eficiente.
Sistema de control: HMI + PLC para una alta automatización.
Manipulador: Opción de carga/descarga automática, reduciendo el personal.
Cambio rápido del molde: reemplaza fácilmente los moldes para satisfacer diferentes necesidades de perforación de tuberías.
Sistema Servo Hidráulico: Respuesta rápida, baja inercia y alta precisión.
Diseño modular: automatización personalizable basada en las necesidades del cliente.
Máquina de procesamiento de la base
Máquina para doblar tuberías de base

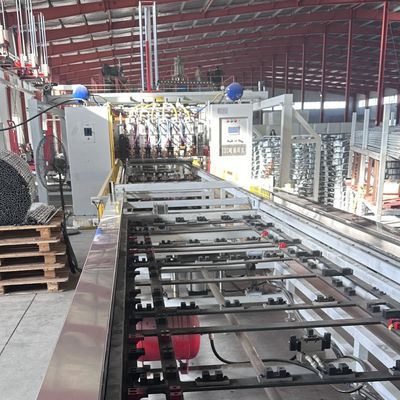

Máquina de soldadura de tuberías de base
Diseño:Estructura horizontal con 7 cabezas de soldadura para la soldadura del marco base.
La potencia:3 juegos de MF DC 160KVA.
Beneficios:Mejora la calidad del producto y la tasa de producción, reduce los costos y elimina la inestabilidad causada por la soldadura manual.
Otras informaciones
IBC Cage Frame línea de producción Diagrama de diseño

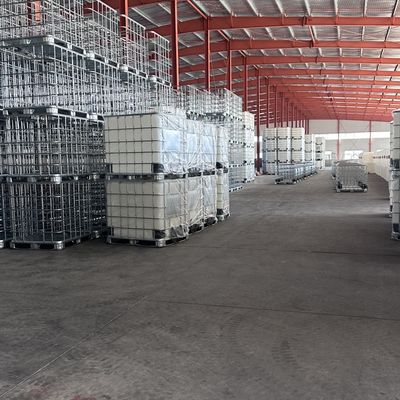

Resultados de la producción
Servicios técnicos
Se adhieren a la orientación al cliente y proporcionan a su empresa servicios integrales antes y después de las ventas, tales como la instalación, puesta en marcha, formación y mantenimiento.
Servicio previo a las ventas:Antes de firmar el contrato, la empresa proporciona a los clientes diversas soluciones de proceso de producción y servicios de consultoría técnica para equipos.
Instalación y puesta en marcha:De acuerdo con el contrato, nuestra empresa transportará el equipo de forma segura al sitio de instalación designado por el usuario dentro del tiempo especificado,y enviar ingenieros de servicio técnico para instalarlo en el sitio. Cuando el usuario dispone de las piezas de repuesto básicas de instalación y puesta en marcha, el ingeniero del servicio técnico instalará y depurará la máquina para que la use el usuario,garantizar que el entorno del sitio de instalación y puesta en marcha esté limpio, limpio y ordenado.
Formación postventa: La empresa ofrece formación técnica gratuita (min. 5 días) en el emplazamiento del comprador o en el centro de formación del vendedor.
- - Control del uso del software
- - Procedimientos de encendido/apagado
- -Configuración de los parámetros del panel y del software
- - Limpieza y mantenimiento básicos de máquinas
- - Manejo de fallas comunes del hardware
- - Precauciones operativas
Mantenimiento del equipo
- - Una garantía de un año después de la aceptación final;
- - El tiempo de respuesta del servicio al cliente es de 24 horas;
- - Las reparaciones pagadas se proporcionan después del período de garantía.
Lista de configuración del equipo
| No |
Nombre del equipo |
Unidad |
Cantidad |
Principales funciones |
| 1 |
Máquina de soldadura de puente de malla |
Unidad |
1 |
Soldadura de malla en varios puntos |
| 2 |
Máquina de alimentación automática de malla |
Se ha puesto |
1 |
Carga automática de tubos largos y cortos |
| 3 |
Manipulador de toma de material de malla |
Unidad |
1 |
Descarga de malla (apilación) |
| 4 |
Máquina de flexión de cuatro ejes |
Se ha puesto |
1 |
Doblaje y formación de malla con cabeza de contracción |
| 5 |
Máquina de bloqueo |
Se ha puesto |
1 |
De las partidas de las demás partidas |
| 6 |
Máquinas para perforar y aplanar |
Se ha puesto |
1 |
Perforación y corte del tubo inferior debajo del marco |
| 7 |
Manipulador de cuadros |
Se ha puesto |
1 |
Tres manipuladores moviéndose hacia arriba y hacia abajo para agarrar el marco |
| 8 |
Máquina de soldadura de pie de acero |
Se ha puesto |
1 |
Soldadura de piezas de acero del bastidor |
| 9 |
Manipulador de toma de material de las máquinas de soldadura de pie de acero |
Se ha puesto |
1 |
Extracción, transferencia y apilamiento del marco inferior después de la soldadura |
| 10 |
Máquina hermética automática |
Se ha puesto |
1 |
Prueba de la estanqueidad del revestimiento |
| 11 |
Máquina automática de doble flexión para tuberías de fondo |
Se ha puesto |
1 |
Recolección, relieve y flexión de tubos de fondo |
| 12 |
Plataforma de ensayo de vibración |
Se ha puesto |
1 |
Prueba de la firmeza y protección de los barriles IBC |
