Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática

Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática
Cooling Corrugated Fin Walls Distribution Power Transformer Oil Immersed Radiator Fin Automatic Welding Production Line
Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática

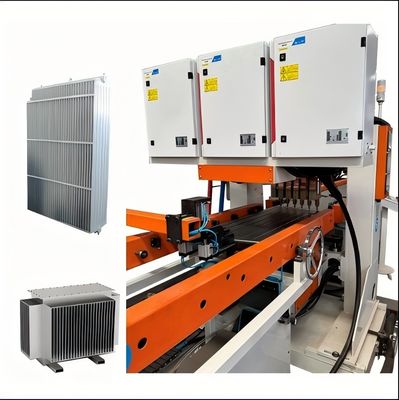

Ampliación de imagen :  Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática

Datos del producto:
Lugar de origen: China.
Nombre de la marca: Trintfar
Certificación: CE
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: 10000~80000
Detalles de empaquetado: Los sujetadores de madera/casas de madera
Tiempo de entrega: 90 ~ 120
Condiciones de pago: El importe de la ayuda se calculará en función de la cantidad de productos que se hayan vendido.
Contacto

Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática

descripción
línea de producción automática: Completo Producción flexible: Fabricación inteligente
Automatización: Automatización Garantización: 1 año de garantía
Especificación: Las demás Alcance de la producción: Línea de productos
Certificación: ISO, CE, ABS Servicio postventa: 1 año de garantía
Paquete de transporte: Caja de madera
Resaltar:

Automatic Radiator Fin Welding Production Line

,

Corrugated Radiator Fin Welding Production Line

Flujo de trabajo
Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 0

Flujo de trabajo:Desenrollamiento→formación de rollos→prensa hidráulica→doblar → soldadura múltiple → soldadura lateral → soldadura de costura → soldadura de cabeza → afeitado lateral → corte de cabeza → producto final → máquina automática de apilamiento de paneles


Equipo principal



Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 1 Estación de formación de rodadura

Velocidad de rodamiento: 6-14 m/min

Presión ajustable

Pulsado final: Prensa hidráulica de 315 toneladas

Encoder rotativo y servoacción para la precisión de longitud/tamaño de las aletas

Mecanismo de nivelación garantiza la planitud de la pieza única

Materiales sin laminar colocados en un bastidor de descarga de 5 toneladas mediante un carruaje de carga y laminados en hojas

Fondo de amortización opcional por solicitud del cliente
Estación de volteado y unión

Velocidad de transporte: 5-15 m/min.

Inversiones de 180° de las aletas del radiador

Dispositivo de volteado: bastidor giratorio, bastidor de volteado, sistema de transmisión, dispositivo de volteado, dispositivo de empuje, etc.

La primera hoja alcanza la posición preestablecida → volteada al soporte de transporte opuesto

La segunda hoja alcanza la posición preestablecida → el dispositivo de empuje la mueve sobre la primera hoja, completando la unión		 Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 2
Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 3 Estación de soldadura pre-punto de doble cabeza

Dos conjuntos de dispositivos de presión de soldadura puntual

Potencia: 60 KVA

Después de voltear y ensamblar, la máquina de soldadura pre-punto alinea y fija las piezas de trabajo para soldadura multipunto
Estación de soldadura multipunto de pórtico

12 juegos de dispositivos de presión de soldadura puntual

Cabeza de soldadura de doble cabeza, 6 puntos por fila

Fuentes de alimentación de CA: 12 juegos

Potencia: 12 * 50 KVA

Soldadura de dos filas para mejorar la eficiencia		 Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 4
Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 5 Estaciones de soldadura de costura de doble cara

2 juegos de máquinas de soldadura de costura, dispuestos simétricamente

4 juegos de cabezas de presión de soldadura por costura

2 conjuntos de fuentes de alimentación de soldadura de frecuencia variable

Potencia: 2 * 160 KVA

Presión máxima: 12.000 N

Mecanismo de transmisión diferencial

Velocidad de soldadura de las costuras: 0-2,8 m/min.
Estación de laminación y nivelación

Compuesto por caja de máquinas, dispositivo de accionamiento, dispositivo de corte, mecanismo de trituración de bordes, mecanismo de nivelación, sistema de control electrónico, sistema neumático, etc.

Discos de corte por rodadura de ambos lados; discos de corte de acero de aleación de herramientas (resistentes a los impactos, resistentes al desgaste, de larga duración)

Velocidad de laminación: 2-6 m/min.

Potencia de accionamiento: 4 kW		 Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 6
Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 7 Estación de perforación de extremo

Compuesto por una base, un mecanismo de elevación, un marco de perforación, una matriz de perforación, un cilindro de perforación, un cilindro elevador y una estación hidráulica

Se utiliza para cortar los extremos sueltos para garantizar la alineación y consistencia del borde

Matriz de punción con borde biselado para reducir la fuerza de punción

Presión de la máquina perforadora: 160 T
Estación de soldadura de arco de argón de extremo

2 conjuntos de equipos dispuestos simétricamente

1 juego para soldar el extremo delantero, 1 juego para soldar el extremo posterior de la pieza de trabajo

4 conjuntos de fuentes de alimentación para soldadura por arco de argón de Panasonic

Rango de corriente: 5-315 A

velocidad de soldadura: 300-600 mm/min		 Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 8
Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 9 Estación de paletización

Cantidad de almacenamiento por palletista: 40 unidades

Espacio entre paletas: 45 mm

Método de agarre: material de las abrazaderas del cilindro, el agarre gira 90° para colocarlo en el bastidor

Método de trabajo del carrito de materiales: movimiento de paso servo, se mueve a la siguiente posición después de colocar 1 pieza, reemplazo manual del carrito cuando el bastidor está lleno



Máquinas y aparatos para la fabricación de maquinaria

Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 10 Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 11 Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 12 Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 13
Máquina de perforar tuberías de cabecera Instalaciones de montaje Mesa de soldadura de bridas Voltear la mesa para el ensamblaje de soldadura
La máquina de punción de cabeza indexa automáticamente para crear hasta 40 pares de ranuras en una tubería (máximo 40 paneles).El soporte interno evita la deformación durante el punzamientoTiempo de ciclo por golpe: ~ 6 segundos. El dispositivo de montaje horizontal ayuda a ensamblar los paneles del radiador a las tuberías de cabecera.Un extremo se ajusta manualmente para la longitud, mientras que el otro extremo utiliza una prensa hidráulica para sujetar y posicionar para soldar el gancho. El dispositivo de montaje de brida está diseñado para alinear con precisión las bridas de montaje en la línea central del radiador.permite una rápida reconfiguración para los cambios de producciónEl posicionamiento del servomotor garantiza ensamblajes precisos. El accesorio de rotación con motor está diseñado para girar los elementos del radiador para el conjunto del radiador, después de soldar el tubo de cabeza de un lado, y luego girar el radiador para soldar el otro lado.



Otras informaciones

Detalles del producto Servicios técnicos
La línea de producción de aletas de radiadores de transformadores para caballos de Trintfar cumple con los estándares internacionales y ofrece un precio más económico y competitivo. Se adhieren a la orientación al cliente y proporcionan a su empresa servicios integrales antes y después de las ventas, tales como la instalación, puesta en marcha, formación y mantenimiento.
Diagrama de la línea de producción de la aleta del radiador del transformador totalmente automático

Servicio previo a las ventas: Antes de firmar el contrato, la empresa proporciona a los clientes diversas soluciones de proceso de producción y servicios de consultoría técnica para equipos.

Instalación y puesta en marcha: De acuerdo con el contrato, nuestra empresa transportará el equipo de forma segura al sitio de instalación designado por el usuario dentro del tiempo especificado,y enviar ingenieros de servicio técnico para instalarlo en el sitio. Cuando el usuario dispone de las piezas de repuesto básicas de instalación y puesta en marcha, el ingeniero del servicio técnico instalará y depurará la máquina para que la use el usuario,garantizar que el entorno del sitio de instalación y puesta en marcha esté limpio, limpio y ordenado.

Formación postventa: La empresa ofrece formación técnica gratuita (min. 5 días) en el emplazamiento del comprador o en el centro de formación del vendedor.

  • - Control del uso del software
  • - Procedimientos de encendido/apagado
  • -Configuración de los parámetros del panel y del software
  • - Limpieza y mantenimiento básicos de máquinas
  • - Manejo de fallas comunes del hardware
  • - Precauciones operativas

Mantenimiento del equipo

  • - Una garantía de un año después de la aceptación final;
  • - El tiempo de respuesta del servicio al cliente es de 24 horas;
  • - Las reparaciones pagadas se proporcionan después del período de garantía.
Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 14
Resultados de la producción
Refrigerante paredes de aleta corrugada Transformador de distribución de energía aceite radiador sumergido aleta línea de producción de soldadura automática 15


Lista de configuración del equipo

- No, no lo sé. Nombre Modelo Cuánto tiempo Unidad
1 Máquina de desenrollamiento automático En el caso de las aeronaves de las categorías A, B y C. 1 Se ha puesto
2 Las demás máquinas de corte Se trata de un vehículo de la categoría M1 1 Se ha puesto
3 Máquinas de girar y ensamblar El FZJ-0-0 1 Se ha puesto
4 Máquina de soldadura pre-punto de doble cabeza DN60-2C 1 Unidad
5 Máquina de soldadura puntual de 12 cabezas con pórtico El LM-12C 1 Unidad
6 Máquina de soldadura de costura de doble cara 2*FVM160-2C 1 Unidad
7 Máquinas de rodar y nivelar JPJ-0-0 1 Unidad
8 Máquina de perforar el extremo Se trata de un documento de identificación. 1 Unidad
9 Máquina de soldadura por arco de argón de extremo YHH-4C 2 Unidad
10 Máquina para apilar productos terminados El MDJ-0-0 1 Unidad
11 Los demás aparatos de transporte El SSJ-0-0 10 Unidad

Sistema de control Lista

Las demás máquinas Ataque aéreo
Control de las emisiones Mitsubishi o Siemens
Sistemas de servo - ¿ Qué?
Los rodamientos lineales y los actuadores THK
De alta resistencia a presión - ¿ Qué?
Eléctrico Schneider y Siemens
