Flujo de trabajo
Flujo de trabajo:
Procesamiento del marco: Soldadura del marco → Doblado del marco → Tubería → Inserción y bloqueo → Punzonado y perforación del marco
Procesamiento de la base: Máquina dobladora de tuberías de la base → Soldadura de la base
Equipos principales
Máquina de procesamiento de marcos
| |

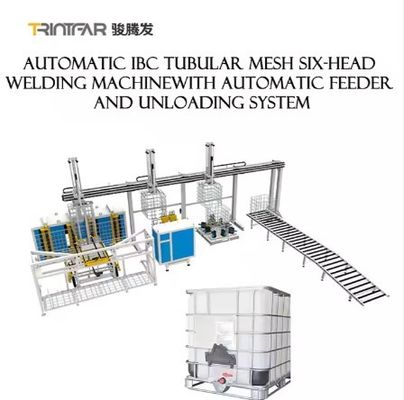

Máquina de soldadura de marcos
Eficiencia de soldadura: 45 segundos/pieza
Estructura de pórtico reforzada para alta rigidez y funcionamiento estable.
Fuente de alimentación con inversor de frecuencia media para una soldadura eficiente energéticamente.
6 cabezales de soldadura y sistemas de alimentación, cada uno con ajuste de corriente independiente para puntos de soldadura fiables.
Diseño de alimentador de doble capa para funcionamiento continuo: mientras un alimentador suelda, el otro carga materiales.
Soldadura automática por pasos con correa de avance servoaccionada para un posicionamiento preciso.
Desmoldeo automático: El cilindro expulsa después de la soldadura para prepararse para la descarga.
Descarga automática: El agarrador controlado por servo mueve el producto soldado a la posición designada, reduciendo la mano de obra y mejorando la eficiencia. Alimentador de descarga giratorio de 90° para facilitar el transporte. |
Máquina dobladora de marcos
Procesamiento de marco completo para alta precisión de doblado, funcionamiento estable y eficiencia. Dobla un marco cada 15-20 segundos.
El sistema especial de equilibrio de doblado garantiza la precisión diagonal del marco.
Control HMI + PLC para alta automatización.
Opción de manipulador para carga/descarga automática, reduciendo el personal.
Cambio rápido de molde para doblar diferentes tuberías.
Sistema hidráulico servo con respuesta rápida, baja inercia y alta precisión.
El diseño modular permite la personalización para la automatización basada en las necesidades del cliente.
Máquina de bloqueo de marcos
Eficiencia y calidad: El proceso de bloqueo tarda aproximadamente 25-30 segundos en completarse.
El marco de la máquina se procesa en su totalidad para una alta precisión de inserción, un bloqueo fuerte, un funcionamiento estable y eficiente.
Control HMI + PLC para alta automatización.
Opción de manipulador para carga/descarga automática, reduciendo el personal.
Cambio rápido de molde para satisfacer los diferentes requisitos de tuberías de bloqueo con fácil reemplazo de molde.
Sistema hidráulico servo con respuesta rápida, baja inercia y alta precisión.
El diseño modular permite la personalización de la automatización basada en las necesidades del cliente.
Máquina de punzonado y perforación
Eficiencia y calidad: El proceso de bloqueo tarda aproximadamente 25-30 segundos en completarse.
Marco de la máquina: Procesamiento de cuerpo completo para alta precisión, funcionamiento estable y eficiente.
Sistema de control: HMI + PLC para alta automatización.
Manipulador: Opción para carga/descarga automática, reduciendo el personal.
Cambio rápido de molde: Reemplace fácilmente los moldes para satisfacer las diferentes necesidades de punzonado de tuberías.
Sistema hidráulico servo: Respuesta rápida, baja inercia y alta precisión.
Diseño modular: Automatización personalizable basada en las necesidades del cliente.
Máquina de procesamiento de la base
Máquina dobladora de tuberías de la base
Máquina de soldadura de tuberías de la base
Diseño:Estructura horizontal con 7 cabezales de soldadura para la soldadura del marco base. El operador solo necesita cargar/descargar; la soldadura es automática.
Potencia:3 juegos de MF DC 160KVA.
Beneficios:Mejora la calidad del producto y la tasa de producción, reduce los costos y elimina la inestabilidad causada por la soldadura manual. Mayor automatización y eficiencia de producción.
Otras informaciones
Diagrama de diseño de la línea de producción del marco de la jaula IBC
Resultados de la producción
Servicios técnicos
Adhiérase a la centralidad en el cliente y proporcione a su empresa servicios integrales de preventa y posventa, como instalación, puesta en marcha, capacitación y mantenimiento.
Servicio de preventa:Antes de firmar el contrato, la empresa proporciona a los clientes varias soluciones de proceso de producción y servicios de consultoría técnica para equipos.
Instalación y puesta en marcha:De acuerdo con el contrato, nuestra empresa transportará de forma segura el equipo al sitio de instalación designado por el usuario dentro del tiempo especificado y enviará ingenieros de servicio técnico para instalarlo en el sitio. Cuando el usuario tenga las piezas de repuesto básicas de instalación y puesta en marcha, el ingeniero de servicio técnico instalará y depurará la máquina para que el usuario la utilice, asegurando que el entorno del sitio de instalación y puesta en marcha sea ordenado, limpio y ordenado.
Capacitación posventa: La empresa ofrece capacitación técnica gratuita (mínimo 5 días) en el sitio del comprador o en el centro de capacitación del vendedor. Los temas clave incluyen:
- -Uso del software de control
- -Procedimientos de encendido/apagado
- -Configuración de parámetros del panel y del software
- -Limpieza y mantenimiento básicos de la máquina
- -Manejo de fallas comunes de hardware
- -Precauciones operativas
Mantenimiento del equipo
- -Un año de garantía después de la aceptación final;
- -El tiempo de respuesta del servicio al cliente es de 24 horas;
- -Se proporcionan reparaciones pagadas después del período de garantía.
Lista de configuración del equipo
| NO |
Nombre del equipo |
Unidad |
Cantidad |
Funciones principales |
| 1 |
Máquina de soldadura de pórtico de malla |
Unidad |
1 |
Soldadura multipunto de malla |
| 2 |
Máquina de alimentación automática de malla |
Conjunto |
1 |
Carga automática de tubos largos y cortos |
| 3 |
Manipulador de toma de material de malla |
Unidad |
1 |
Descarga (apilamiento) de malla |
| 4 |
Máquina dobladora de cuatro ejes |
Conjunto |
1 |
Doblado y conformado de malla con cabezal retráctil |
| 5 |
Máquina de bloqueo |
Conjunto |
1 |
Doblado y enclavamiento de malla |
| 6 |
Máquina de punzonado y aplanado |
Conjunto |
1 |
Punzonado y corte del tubo inferior debajo del marco |
| 7 |
Manipulador de marco |
Conjunto |
1 |
Tres manipuladores que se mueven hacia arriba y hacia abajo para agarrar el marco |
| 8 |
Máquina de soldadura de pie de acero |
Conjunto |
1 |
Soldadura de pies de acero del marco inferior |
| 9 |
Manipulador de toma de material de la máquina de soldadura de pie de acero |
Conjunto |
1 |
Sacar, transferir y apilar el marco inferior después de la soldadura |
| 10 |
Máquina hermética automática |
Conjunto |
1 |
Probar la estanqueidad del revestimiento |
| 11 |
Máquina dobladora doble automática para tubería inferior |
Conjunto |
1 |
Retracción, estampado y doblado del tubo inferior |
| 12 |
Plataforma de prueba de vibración |
Conjunto |
1 |
Probar la firmeza y protección de los barriles IBC |
