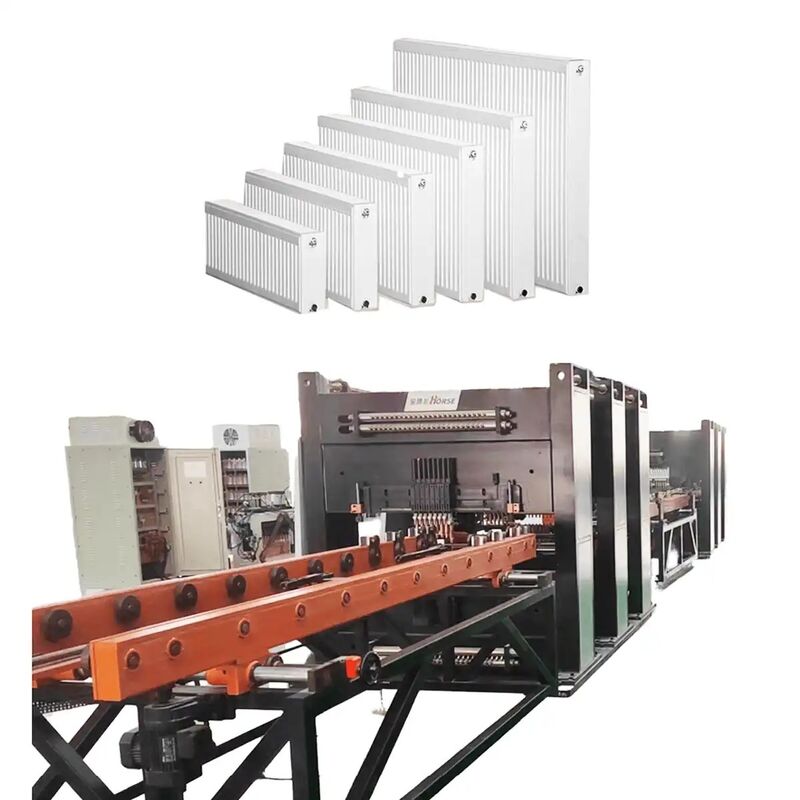

Línea de producción de radiadores de paneles de acero

Ampliación de imagen : Línea de producción de radiadores de paneles de acero

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	TRINTFAR
Certificación:	CE
Número de modelo:	FVM-170KVA

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	USD 10000-50000 set
Detalles de empaquetado:	Caja de madera
Tiempo de entrega:	Dentro de los 90 días posteriores al pago final
Condiciones de pago:	LC, D/A, D/P, T/T
Capacidad de la fuente:	50 por año

Contacto

Línea de producción de radiadores de paneles de acero

descripción

Capacidad de maquinaria::	120 m/min	Servicio postgarantía:	Soporte técnico por vídeo
Calificación automática:	Automático	Condición:	Nuevo
Voltaje:	220V/380V	potencia(w):	220-450 KW
Nombre:	Línea de producción de radiadores de placa de acero de alta eficiencia de China	Componentes principales::	PLC, motor, rodamiento, caja de cambios, motor, recipiente a presión, engranaje,

Descripción del producto

Flujo de trabajo

Flujo de trabajo:Máquina de carga de armazón de panel → Máquina de carga y prensado de anillo de canal de agua → Máquina de volteo y ensamblaje 1 → Máquina de soldadura por puntos de pre-posicionamiento de panel → Máquina de soldadura multipunto de pórtico de panel → Máquina de soldadura por puntos de pre-posicionamiento de lámina de convección → Máquina de soldadura multipunto de pórtico de lámina de convección → Transportador de transferencia de línea en forma de U → Máquina de soldadura de costura de doble cabezal de lado largo → Máquina de soldadura de costura de doble cabezal de lado corto de pórtico 1 → Máquina de soldadura de costura de doble cabezal de lado corto de pórtico 2 → Máquina de limpieza y recorte de dos lados → Cizalla → Máquina de corte de arco de cuatro esquinas → Máquina de volteo y ensamblaje 2 → Máquina de soldadura automática de tres vías de doble cabezal → Máquina de soldadura automática de gancho de soporte → Máquina de detección automática de estanqueidad a la presión → Transportador de descarga
Equipos principales

Máquina de carga de armazón de panel

Carga manual de materiales apilados en los coches de la plataforma de alimentación utilizando el brazo, con dos posiciones de colocación de material en cada lado.
La pinza del armazón agarra automáticamente los materiales de ambos lados del coche de la placa y los coloca en la línea de transporte.
El mecanismo de posicionamiento de sujeción central alinea el panel en el transportador.
El mecanismo accionado por servo mueve la placa a la máquina de soldadura por puntos para la soldadura por puntos en ambos lados.

Máquina de carga y prensado de anillo de canal de agua

El anillo del canal de agua utiliza la alimentación por placa vibratoria con un sistema de doble vía.
Dos cabezales de prensado en cada lado presionan los anillos del canal de agua en los lados delantero y trasero.
La transmisión de material utiliza la alimentación por rodillos motorizados.

Máquina de volteo y ensamblaje

Volteo rápido y preciso.
Cadenas de alta calidad para la transmisión; motor de reducción de 400W como accionamiento.
Motor de reducción de engranajes con sensor para un posicionamiento de volteo preciso.
Control automático, sin intervención manual.
Consta de cuerpo giratorio, dispositivo de carga, consola eléctrica, sistema operativo y valla de seguridad. Se adapta a varios requisitos de volteo de productos, garantizando una transferencia de material segura, suave y eficiente entre operaciones.

Máquina de soldadura por puntos de pre-posicionamiento de panel

El panel fluye automáticamente a la posición de parada de soldadura en el bastidor del transportador, y los soldadores de ambos lados comienzan la soldadura por puntos previa. Soldadura por puntos previa requerida para una sola fila. Utiliza 1 juego de fuente de alimentación AC DN75.

Máquina de soldadura multipunto de pórtico de panel

3 máquinas de soldadura multipunto de pórtico para soldadura. Cada unidad tiene 18 juegos de uniones de soldadura de cilindro. Fuente de alimentación de soldadura AC para soldar una fila de uniones de soldadura a la vez. El servo paso a paso de enlace de alta velocidad alimenta la pinza hacia adelante para suministrar la placa del canal de agua.

Máquina de soldadura por puntos de pre-posicionamiento de lámina de convección

Lámina de convección cargada manualmente en la guía de herramientas en línea. Soldadura realizada utilizando una máquina de soldadura por puntos previa de 4 cabezales de pórtico. Los materiales se empujan manualmente a la primera fila de posiciones pre-punteadas para la soldadura. El equipo se desplaza automáticamente para los puntos de soldadura restantes.

Máquina de soldadura multipunto de pórtico de lámina de convección

Ruta preestablecida: La lámina de convección sigue la ruta preestablecida en la guía de herramientas.
Soldadura de doble pórtico: 2 soldadoras multipunto de pórtico.
Juntas neumáticas: 16 juegos por unidad.
Fuente de alimentación AC: AC y de un solo lado para soldadura en fila.
Servo paso a paso: El servo paso a paso de alta velocidad alimenta la pinza para la placa del canal de agua.

Transportador de transferencia de línea en forma de U

Utilice el bastidor del transportador de rodillos para transferir materiales en diseño en forma de U.
Eficiencia del espacio: la forma de U ahorra espacio, optimiza el proceso.
Facilidad de operación: Rango de trabajador más pequeño, conveniente, reduce la intensidad.

Máquina de soldadura de costura de doble cabezal de lado largo

Soldadura simultánea: Suelda ambos lados largos a la vez.
Fuente de alimentación: 300KVA de frecuencia media AC para soldadura estable a largo plazo.

Máquina de soldadura de costura de doble cabezal de lado corto de pórtico 2 juegos

Utilice una fuente de alimentación de soldadura AC de frecuencia media para garantizar una soldadura altamente estable durante mucho tiempo.

Máquina de limpieza y recorte de dos lados

Limpiar y recortar los productos soldados del lado largo.

Cizalla

Proceso de corte: Realizar el corte en los materiales requeridos.
Material del cortador: Hoja de acero blanco.
Método de corte: Corte con tijeras.

Máquina de corte de arco de cuatro esquinas

Formación de esquinas: Cortar las esquinas afiladas para formar bordes redondeados.
Material del cortador: Acero blanco.
Método de corte: Punzonado hidráulico.

Máquina de soldadura automática de tres vías de doble cabezal

Potencia de soldadura: Fuente de alimentación de frecuencia media MD80.
Flujo de material: Canales de doble cara para acoplamiento y giro. Método de transporte: Placa de cadena para el transporte de material en tres vías. Alimentación automática: Pinza y posicionamiento de soldadura para una operación precisa.

Máquina de soldadura automática de gancho de soporte

Potencia de soldadura: Fuente de alimentación de frecuencia media MD40.
Método de alimentación: Apilamiento tipo clip para la alimentación de material.
Carga: La pinza neumática carga los materiales a la posición de soldadura.

Máquina de detección automática de estanqueidad a la presión

Presión de prueba: 10 bar.
Método de prueba: Prueba de presión automática en tanque de agua.

Otras informaciones

Detalles del producto

Servicios técnicos

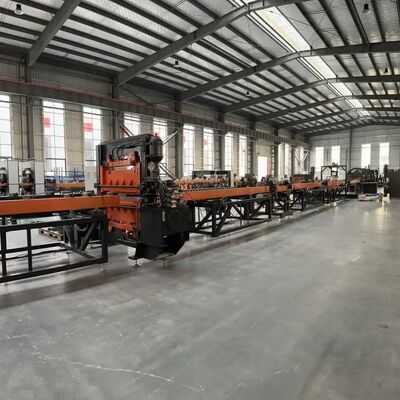

Diagrama de diseño de retorno en forma de U de la línea de producción de radiadores de panel de acero

Adhiérase a la centralidad en el cliente y proporcione a su empresa servicios integrales de preventa y posventa, como instalación, puesta en marcha, capacitación y mantenimiento.

Servicio de preventa: Antes de firmar el contrato, la empresa proporciona a los clientes varias soluciones de proceso de producción y servicios de consultoría técnica para equipos.

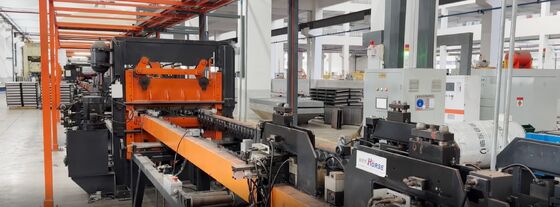

Resultados de la producción

Instalación y puesta en marcha: De acuerdo con el contrato, nuestra empresa transportará de forma segura el equipo al sitio de instalación designado por el usuario dentro del tiempo especificado, y enviará ingenieros de servicio técnico para instalarlo en el sitio. Cuando el usuario tenga las piezas de repuesto básicas de instalación y puesta en marcha, el ingeniero de servicio técnico instalará y depurará la máquina para que el usuario la utilice, asegurando que el entorno del sitio de instalación y puesta en marcha sea ordenado, limpio y ordenado.

Capacitación posventa: La empresa ofrece capacitación técnica gratuita (mínimo 5 días) en el sitio del comprador o en el centro de capacitación del vendedor. Los temas clave incluyen:
-Uso del software de control -Procedimientos de encendido/apagado
-Configuración de parámetros del panel y del software
-Limpieza y mantenimiento básicos de la máquina
-Manejo de fallas comunes de hardware
-Precauciones operativas
Mantenimiento del equipo
-Un año de garantía después de la aceptación final;
-El tiempo de respuesta del servicio al cliente es de 24 horas;
-Se proporcionan reparaciones pagadas después del período de garantía.

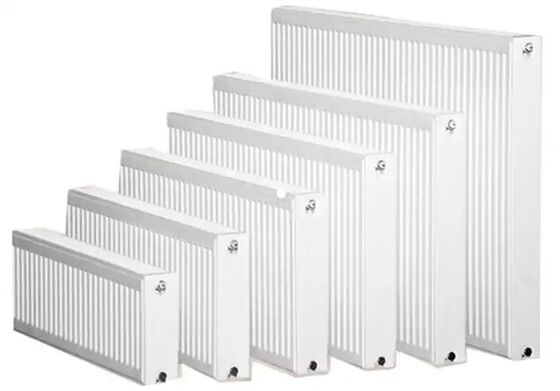

NO	Nombre	Material	Notas
1	Panel	Placa de acero laminado en frío	1,1 mm de espesor
2	Placa de convección	Placa de acero laminado en frío	0,3 mm de espesor
3	Tipo de interfaz		4x interfaz de rosca interna G 1/2
4	Longitud del producto		400-3000 mm
5	Ancho del producto		300/400/500/600/900 mm

Lista de configuración del equipo

NO	Nombre del equipo	Modelo	Cantidad	Unidad
1	Máquina de carga de armazón de panel	HJ-0-0	1	conjunto
2	Máquina de carga y prensado de anillo de canal de agua	YZJ-0-0	1	conjunto
3	Máquina de volteo y ensamblaje 1	FZJ-0-0	1	conjunto
4	Máquina de soldadura por puntos de pre-posicionamiento de panel	DN75-2C	1	conjunto
5	Máquina de soldadura multipunto de pórtico de panel	10*DN60-36C	3	conjunto
6	Máquina de soldadura por puntos de pre-posicionamiento de lámina de convección	2*DN63-4C	1	conjunto
7	Máquina de soldadura multipunto de pórtico de lámina de convección	4*DN63-16C	3	conjunto
8	Transportador de transferencia de línea en forma de U	ZJG-0-0	1	conjunto
9	Máquina de soldadura de costura de doble cabezal de lado largo	2*FVM300-2C	1	conjunto
10	Máquina de soldadura de costura de doble cabezal de lado corto de pórtico 1	2*FVM300-2C	1	conjunto
11	Máquina de soldadura de costura de doble cabezal de lado corto de pórtico 2	2*FVM300-2C	1	conjunto
12	Máquina de limpieza y recorte de dos lados	XBJ-0-0	1	conjunto
13	Cizalla	JCJ-0-0	1	conjunto
14	Máquina de corte de arco de cuatro esquinas	QJJ-0-0	1	conjunto
15	Máquina de volteo y ensamblaje 2	FZJ-0-0	1	conjunto
16	Máquina de soldadura automática de tres vías de doble cabezal	2*MD80-2C	1	conjunto
17	Máquina de soldadura automática de gancho de soporte	2*MD40-4C	1	conjunto
18	Máquina de detección automática de estanqueidad a la presión	JCJ-0-0	1	conjunto
19	Transportador de descarga	SSJ-0-0	1	conjunto

Configuración de agua, electricidad y gas

Proyecto	Parámetros
Distribución total de energía	1600KVA (La potencia total real utilizada es de aproximadamente 1000KVA)
Presión de la fuente de gas	0,6 MPa
Presión de la fuente de agua	0,15 MPa~0,30 MPa
Requisitos de la fuente de aire comprimido	1000L/min
Caudal total de agua	1200L/min
Longitud*ancho de ocupación del equipo aprox.	60m*10m
