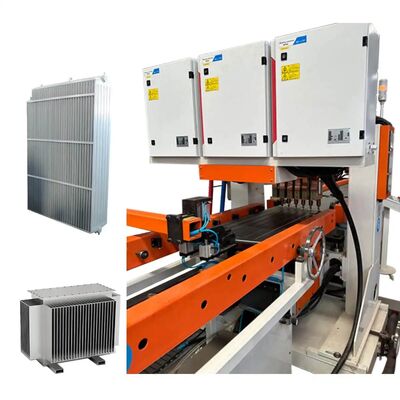

Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia

Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia
Flat Panel Radiator Fin Production Line for Power Transformer Radiator Manufacturing
Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia

Ampliación de imagen :  Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: TRINTFAR
Certificación: CE
Número de modelo: FVM-170KVA
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD 10000-50000 set
Detalles de empaquetado: Caja de madera
Tiempo de entrega: Dentro de los 90 días posteriores al pago final
Condiciones de pago: LC, D/A, D/P, T/T
Capacidad de la fuente: 50 por año
Contacto

Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia

descripción
Capacidad de maquinaria:: 120 m/min Servicio postgarantía: Soporte técnico por vídeo
Calificación automática: Automático Condición: Nuevo
Voltaje: 220V/380V potencia(w): 220-450 KW
Nombre: Línea de producción de radiadores de placa de acero de alta eficiencia de China Componentes principales:: PLC, motor, rodamiento, caja de cambios, motor, recipiente a presión, engranaje,

Flujo de trabajo
Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia 0
Flujo de trabajo:Desenrollado→conformado por laminación→prensa hidráulica→volteo→soldadura por puntos múltiples→soldadura de costura lateral→soldadura de cabezal→corte lateral→corte de cabezal→producto final→máquina apiladora automática de paneles
Equipos principales
Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia 1
Estación de conformado por laminación
Velocidad de laminación: 6-14 m/min
Prensa hidráulica de presión ajustable para punzonado de extremos: 315 toneladas
Encoder rotatorio y servomotor para la precisión de la longitud/tamaño de las aletas
Mecanismo de nivelación asegura la planitud de una sola pieza
Material desenrollado colocado en un bastidor de descarga de 5 toneladas mediante un carro de carga y enrollado en láminas
Foso de amortiguación opcional según la solicitud del cliente		 Estación de volteo y unión
Velocidad de transporte: 5-15 m/min
Volteo de 180° de las aletas del radiador
Dispositivo de volteo: bastidor giratorio, bastidor de volteo, sistema de transmisión, dispositivo de volteo, dispositivo de empuje, etc.
La primera lámina alcanza la posición preestablecida → volteada al bastidor de transporte opuesto
La segunda lámina alcanza la posición preestablecida → el dispositivo de empuje la mueve sobre la primera lámina, completando la unión
Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia 2
Estación de soldadura por puntos previa de doble cabezal
Dos juegos de dispositivos de presión de soldadura por puntos
Potencia: 60 KVA
Después del volteo y el ensamblaje, la máquina de soldadura por puntos previa alinea y fija las piezas de trabajo para la soldadura por puntos múltiples		 Estación de soldadura por puntos múltiples de pórtico
12 juegos de dispositivos de presión de soldadura por puntos
Cabezal de soldadura de doble cabezal, 6 puntos/fila
Fuentes de alimentación de CA: 12 juegos
Potencia: 12 * 50 KVA Soldadura de doble fila para una mayor eficiencia
Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia 3
Estación de soldadura de costura de doble cara
2 juegos de máquinas de soldadura de costura, dispuestos simétricamente
4 juegos de cabezales de presión de soldadura de costura
2 juegos de fuentes de alimentación de soldadura de frecuencia variable
Potencia: 2 * 160 KVA
Presión máxima: 12.000 N
Mecanismo de transmisión diferencial
Velocidad de soldadura de costura: 0-2,8 m/min		 Estación de cizallamiento y nivelación por laminación
Compuesta por caja de máquina, dispositivo de accionamiento, dispositivo de cizallamiento, mecanismo de aplastamiento de bordes, mecanismo de nivelación, sistema de control electrónico, sistema neumático, etc.
El disco de cizallamiento por laminación corta ambos lados; disco de corte hecho de acero para herramientas de aleación (resistente a impactos, resistente al desgaste, larga vida útil)
Velocidad de cizallamiento por laminación: 2-6 m/min
Potencia de accionamiento: 4 kW
Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia 4
Estación de punzonado de extremos
Compuesta por base, mecanismo de elevación, bastidor de punzonado, matriz de punzonado, cilindro de punzonado, cilindro de elevación y estación hidráulica
Se utiliza para cortar los extremos sueltos para asegurar la alineación y consistencia de los bordes
Matriz de punzonado con borde biselado para reducir la fuerza de punzonado
Presión de la máquina de punzonado: 160 T		 Estación de soldadura por arco de argón de extremo
2 juegos de equipos, dispuestos simétricamente
1 juego para soldar el extremo frontal, 1 juego para soldar el extremo trasero de la pieza de trabajo
4 juegos de fuentes de alimentación de soldadura por arco de argón Panasonic
Rango de corriente: 5-315 A
Velocidad de soldadura: 300-600 mm/min
Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia 5 Estación de paletización
Cantidad de almacenamiento por bastidor de paletización: 40 piezas
Espaciamiento de palets: 45 mm
Método de agarre: La pinza del cilindro sujeta el material, la pinza gira 90° para colocarlo en el bastidor
Método de trabajo del carro de material: Movimiento de paso servo, se mueve a la siguiente posición después de colocar 1 pieza, reemplazo manual del carro cuando el bastidor está lleno
Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia 6
Máquina de punzonado de tubos de cabezal
La máquina de punzonado de cabezal indexa automáticamente para crear hasta 40 pares de ranuras en un tubo (máximo 40 paneles). El tubo se corta con 2 ranuras rectangulares especialmente formadas por panel. El soporte interno evita la deformación durante el punzonado. Tiempo de ciclo por punzonado: ~6 segundos.
 Accesorio de montaje
El accesorio de montaje horizontal ayuda a ensamblar los paneles del radiador a los tubos del cabezal. Los paneles se colocan en un accesorio de bastidor en la máquina apiladora automática y luego en el accesorio. Un extremo se ajusta manualmente para la longitud, mientras que el otro extremo utiliza una prensa hidráulica para sujetar y posicionar para la soldadura por puntos.		 Mesa de soldadura de brida
El accesorio de montaje de brida motorizado está diseñado para alinear con precisión las bridas de montaje en la línea central del radiador. Con ajustes motorizados para la longitud del panel y la profundidad de montaje, permite una reconfiguración rápida para los cambios de producción. El posicionamiento del servomotor garantiza ensamblajes precisos.		 Mesa de volteo para ensamblaje de soldadura
El accesorio de volteo motorizado está diseñado para voltear los elementos del radiador para el ensamblaje del radiador, después de soldar el tubo del cabezal de un lado, luego voltear el radiador para soldar el otro lado.

Otras informaciones

Detalles del producto

Servicios técnicos
La línea de producción de aletas de radiador de transformador Trintfar Horse cumple con los estándares internacionales y ofrece un precio más económico y competitivo.

Diagrama de diseño de la línea de producción de aletas de radiador de transformador totalmente automática


Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia 7


Resultados de la producción

Línea de producción de aletas de radiadores de panel plano para la fabricación de radiadores de transformadores de potencia 8
,
 Adhiérase a la centralidad en el cliente y proporcione a su empresa servicios integrales de preventa y posventa, como instalación, puesta en marcha, capacitación y mantenimiento.

Servicio de preventa: Antes de firmar el contrato, la empresa proporciona a los clientes varias soluciones de proceso de producción y servicios de consultoría técnica para equipos.

Instalación y puesta en marcha: De acuerdo con el contrato, nuestra empresa transportará de forma segura el equipo al sitio de instalación designado por el usuario dentro del tiempo especificado y enviará ingenieros de servicio técnico para instalarlo en el sitio. Cuando el usuario tenga las piezas de repuesto básicas de instalación y puesta en marcha, el ingeniero de servicio técnico instalará y depurará la máquina para que el usuario la utilice, asegurando que el entorno del sitio de instalación y puesta en marcha sea ordenado, limpio y ordenado.

Capacitación posventa: La empresa ofrece capacitación técnica gratuita (mínimo 5 días) en el sitio del comprador o en el centro de capacitación del vendedor. Los temas clave incluyen:
  • -Uso del software de control
  • -Procedimientos de encendido/apagado
  • -Configuración de parámetros del panel y del software
  • -Limpieza y mantenimiento básicos de la máquina
  • -Manejo de fallas de hardware comunes
  • -Precauciones operativas

Mantenimiento del equipo

  • -Un año de garantía después de la aceptación final;
  • -El tiempo de respuesta del servicio al cliente es de 24 horas;
  • -Se proporcionan reparaciones pagadas después del período de garantía.
No Nombre Modelo Cantidad Unidad
1 Máquina desenrolladora automática FJJ-0-0 1 Juego
2 Máquina de cizallamiento de conformado por laminación CXJ-0-0 1 Juego
3 Máquina de volteo y ensamblaje FZJ-0-0 1 Juego
4 Máquina de soldadura por puntos previa de doble cabezal DN60-2C 1 Unidad
5 Máquina de soldadura por puntos de pórtico de 12 cabezales LM-12C 1 Unidad
6 Máquina de soldadura de costura de doble cara 2*FVM160-2C 1 Unidad
7 Máquina de laminación y nivelación JPJ-0-0 1 Unidad
8 Máquina de punzonado de extremos CQJ-0-0 1 Unidad
9 Máquina de soldadura por arco de argón de extremo YHH-4C 2 Unidad
10 Máquina apiladora de producto terminado MDJ-0-0 1 Unidad
11 Bastidor transportador SSJ-0-0 10 Unidad

Lista del sistema de control

Neumática Airtac
Control Mitsubishi o Siemens
Sistemas servo Yaskawa
Rodamientos lineales y actuadores THK
Hidráulica Yuci
Eléctrico Siemens
