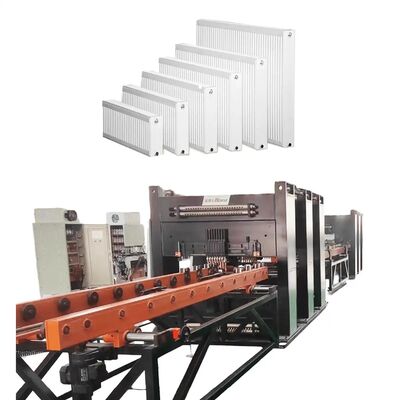

Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización

Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización
Fully automatic power transformer radiator production line, industrial manufacturing,including fully automatic production lines such as hot press machines, seam welding machines, and palletizing robot
Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización

Ampliación de imagen :  Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: TRINTFAR
Certificación: CE
Número de modelo: FVM-170KVA
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD 10000-50000 set
Detalles de empaquetado: CAJA DE MADERA
Tiempo de entrega: Dentro de los 90 días posteriores al pago final
Condiciones de pago: LC, D/A, D/P, T/T
Capacidad de la fuente: 50 por año
Contacto

Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización

descripción
Capacidad de maquinaria:: 120 m/min Servicio postgarantía: Soporte técnico por vídeo
Calificación automática: Automático Condición: Nuevo
Voltaje: 220V/380V potencia(w): 220-450 KW
Nombre: Línea de producción de radiadores de placa de acero de alta eficiencia de China Componentes principales:: PLC, motor, rodamiento, caja de cambios, motor, recipiente a presión, engranaje,

Flujo de trabajo
Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización 0
Flujo de trabajo:Desenrollado→conformado en rollo→ prensa hidráulica→volteo → soldadura por puntos múltiple→ soldadura de costura lateral → soldadura de cabezal → cizallado lateral → corte de extremo → producto final → máquina automática de apilamiento de paneles
Equipos principales
Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización 1
Estación de conformado en rollo
Velocidad de laminación: 6-14 m/min
Prensa hidráulica de extremo de punzonado ajustable: prensa hidráulica de 315 toneladas
Codificador rotatorio y servomotor para precisión de longitud/tamaño de aletas
El mecanismo de nivelación garantiza la planitud de cada pieza
El material desenrollado se coloca en un estante de descarga de 5 toneladas a través de un carro de carga y se enrolla en láminas
Foso de amortiguación opcional según solicitud del cliente		 Estación de volteo y unión
Velocidad de transporte: 5-15 m/min
Volteo de 180° de las aletas del radiador
Dispositivo de volteo: estante giratorio, estante de volteo, sistema de transmisión, dispositivo de volteo, dispositivo de empuje, etc.
La primera lámina alcanza la posición preestablecida → se voltea al estante de transporte opuesto
La segunda lámina alcanza la posición preestablecida → el dispositivo de empuje la mueve sobre la primera lámina, completando la unión
Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización 2
Estación de pre-soldadura por puntos de doble cabezal
Dos juegos de dispositivos de presión de soldadura por puntos
Potencia: 60 KVA
Después del volteo y ensamblaje, la máquina de pre-soldadura por puntos alinea y fija las piezas para la soldadura por puntos múltiple		 Estación de soldadura por puntos de pórtico
12 juegos de dispositivos de presión de soldadura por puntos
Cabezal de soldadura de doble cabezal, 6 puntos/fila
Fuentes de alimentación de CA: 12 juegos
Potencia: 12 * 50 KVA Soldadura de doble fila para mejorar la eficiencia
Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización 3
Estación de soldadura de costura de doble cara
2 juegos de máquinas de soldadura de costura, dispuestas simétricamente
4 juegos de cabezales de presión de soldadura de costura
2 juegos de fuentes de alimentación de soldadura de frecuencia variable
Potencia: 2 * 160 KVA
Presión máxima: 12.000 N
Mecanismo de transmisión diferencial
Velocidad de soldadura de costura: 0-2,8 m/min		 Estación de cizallado y nivelación por rodillo
Compuesto por caja de máquina, dispositivo de accionamiento, dispositivo de cizallado, mecanismo de trituración de bordes, mecanismo de nivelación, sistema de control electrónico, sistema neumático, etc.
El disco de cizallado por rodillo corta ambos lados; disco de corte fabricado en acero para herramientas de aleación (resistente a impactos, al desgaste, larga vida útil)
Velocidad de cizallado por rodillo: 2-6 m/min
Potencia de accionamiento: 4 kW
Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización 4
Estación de punzonado de extremo
Compuesto por base, mecanismo de elevación, marco de punzonado, troquel de punzonado, cilindro de punzonado, cilindro de elevación y estación hidráulica
Se utiliza para cizallar extremos sueltos para garantizar la alineación y consistencia del borde
Troquel de punzonado con borde biselado para reducir la fuerza de punzonado
Presión de la máquina de punzonado: 160 T		 Estación de soldadura por arco de argón de extremo
2 juegos de equipos, dispuestos simétricamente
1 juego para soldar el extremo frontal, 1 juego para soldar el extremo trasero de la pieza de trabajo
4 juegos de fuentes de alimentación de soldadura por arco de argón Panasonic
Rango de corriente: 5-315 A
Velocidad de soldadura: 300-600 mm/min
Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización 5 Estación de paletización
Cantidad de almacenamiento por estante de paletización: 40 piezas
Espaciado de palets: 45 mm
Método de agarre: El cilindro sujeta el material, la pinza gira 90° para colocarlo en el estante
Método de trabajo del carro de material: Movimiento paso a paso del servo, se mueve a la siguiente posición después de colocar 1 pieza, reemplazo manual del carro cuando el estante está lleno
Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización 6
Máquina de punzonado de tubería de cabezal
La máquina de punzonado de cabezal se indexa automáticamente para crear hasta 40 pares de ranuras en una tubería (máximo 40 paneles). La tubería se corta con 2 ranuras rectangulares especialmente formadas por panel. El soporte interno evita la deformación durante el punzonado. Tiempo de ciclo por punzonado: ~6 segundos.
 Dispositivo de ensamblaje
El dispositivo de ensamblaje horizontal ayuda a ensamblar los paneles del radiador en las tuberías del cabezal. Los paneles se colocan en un dispositivo de estante en la máquina de apilamiento automatizada y luego en el dispositivo. Un extremo se ajusta manualmente para la longitud, mientras que el otro extremo utiliza una prensa hidráulica para sujetar y posicionar para la soldadura de puntos.		 Mesa de soldadura de brida
El dispositivo de montaje de brida motorizado está diseñado para alinear con precisión las bridas de montaje en la línea central del radiador. Con ajustes motorizados para la longitud del panel y la profundidad de ensamblaje, permite una reconfiguración rápida para cambios de producción. El posicionamiento del servomotor garantiza ensamblajes precisos.		 Mesa giratoria para ensamblaje de soldadura
El dispositivo giratorio motorizado está diseñado para voltear los elementos del radiador para el ensamblaje del radiador, después de soldar la tubería del cabezal por un lado, luego voltear el radiador para soldar el otro lado.

Otra información

Detalles del producto

Servicios técnicos
La línea de producción de aletas de radiador de transformador Trintfar Horse cumple con los estándares internacionales y ofrece un precio más económico y competitivo.

Diagrama de disposición de la línea de producción de aletas de radiador de transformador totalmente automática


Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización 7

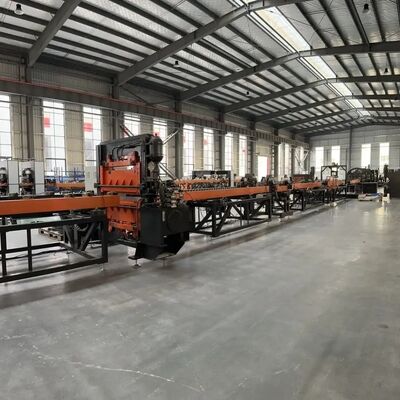

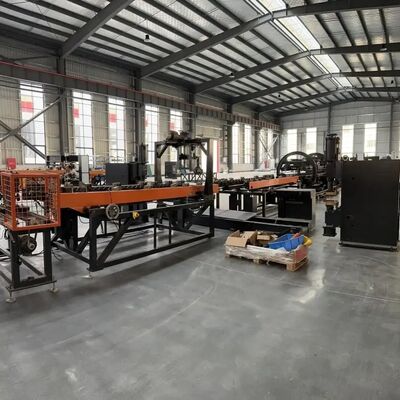

Resultados de producción

Línea de producción de radiadores de transformadores de potencia totalmente automática, fabricación industrial, que incluye líneas de producción totalmente automáticas como máquinas de prensado en caliente, máquinas de soldadura por costura y robots de paletización 8
,
 Adherirse a la centralidad del cliente y proporcionar a su empresa servicios integrales de preventa y posventa, como instalación, puesta en marcha, capacitación y mantenimiento.

Servicio de preventa: Antes de firmar el contrato, la empresa proporciona a los clientes diversas soluciones de procesos de producción y servicios de consultoría técnica para equipos.

Instalación y puesta en marcha: De acuerdo con el contrato, nuestra empresa transportará de forma segura el equipo al sitio de instalación designado por el usuario dentro del tiempo especificado, y enviará ingenieros de servicio técnico para instalarlo en el sitio. Cuando el usuario tenga las piezas de repuesto básicas para la instalación y puesta en marcha, el ingeniero de servicio técnico instalará y depurará la máquina para que el usuario la utilice, asegurando que el entorno del sitio de instalación y puesta en marcha esté limpio, ordenado y organizado.

Capacitación posventa: La empresa ofrece capacitación técnica gratuita (mínimo 5 días) en el sitio del comprador o en el centro de capacitación del vendedor. Los temas clave incluyen:
  • -Uso del software de control
  • -Procedimientos de encendido/apagado
  • -Configuración de parámetros del panel y del software
  • -Limpieza y mantenimiento básico de la máquina
  • -Manejo de fallas comunes de hardware
  • -Precauciones operativas

Mantenimiento del equipo

  • -Garantía de un año después de la aceptación final;
  • -El tiempo de respuesta del servicio al cliente es de 24 horas;
  • -Se proporcionan reparaciones pagadas después del período de garantía.
No Nombre Modelo Cantidad Unidad
1 Máquina desenrolladora automática FJJ-0-0 1 Juego
2 Máquina de conformado y cizallado en rollo CXJ-0-0 1 Juego
3 Máquina de volteo y ensamblaje FZJ-0-0 1 Juego
4 Máquina de pre-soldadura por puntos de doble cabezal DN60-2C 1 Unidad
5 Máquina de soldadura por puntos de pórtico de 12 cabezales LM-12C 1 Unidad
6 Máquina de soldadura de costura de doble cara 2*FVM160-2C 1 Unidad
7 Máquina de laminación y nivelación JPJ-0-0 1 Unidad
8 Máquina de punzonado de extremo CQJ-0-0 1 Unidad
9 Máquina de soldadura por arco de argón de extremo YHH-4C 2 Unidad
10 Máquina de apilamiento de producto terminado MDJ-0-0 1 Unidad
11 Estante transportador SSJ-0-0 10 Unidad

Lista del sistema de control

Neumática Airtac
Control Mitsubishi o Siemens
Sistemas Servo Yaskawa
Cojinetes y actuadores lineales THK
Hidráulica Yuci
Eléctrica Siemens
