Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica

Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica

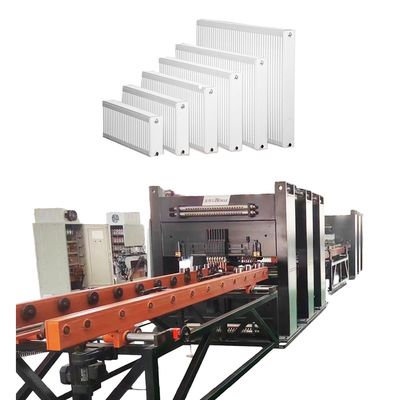

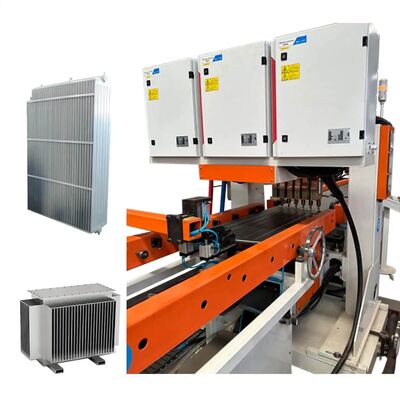

High-speed welding transformer radiator production line - Producing radiator machines - Factory direct sales
Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica

Ampliación de imagen :  Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Trintfar
Certificación: CE
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: 10000~500000
Detalles de empaquetado: Corchetes de madera/estuches de madera
Tiempo de entrega: 60 ~ 90
Condiciones de pago: LC, D/A, D/P, T/T
Contacto

Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica

descripción
Modelo NO.: FVM-170KVA Alcance de la producción: Línea de productos
Certificación: ISO, CE, ABS Servicio postventa: 1 año de garantía
Paquete de transporte: CAJA DE MADERA Marca: TRINTFAR



Flujo de trabajo

Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica 0

Flujo de trabajo:Máquina de carga de armaduras de panel → Máquina de carga y prensado de anillos de canal de agua → Máquina de giro y ensamblaje 1 → Máquina de soldadura de posicionamiento de pre-punto de panel → Máquina de soldadura multipunto de pórtico de panel → Máquina de soldadura de pre-punto de lámina de convección → Máquina de soldadura multipunto de pórtico de lámina de convección → Transportador de transferencia de línea en forma de U → Máquina de soldadura por costura de doble cabezal de lado largo → Máquina de soldadura por costura de lado corto de doble cabezal de pórtico 1 → Máquina de soldadura por costura de lado corto de doble cabezal de pórtico 2 → Máquina de limpieza y recorte de dos lados → Cizalla → Máquina de corte de arco de cuatro esquinas → Máquina de giro y ensamblaje 2 → Máquina de soldadura automática de tres vías de doble cabezal → Máquina de soldadura automática de gancho de soporte → Máquina automática de detección de estanqueidad a presión → Transportador de descarga
Equipos principales

Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica 1



Máquina de carga de armaduras de panel

Carga manual de materiales apilados en carros de plataforma de alimentación utilizando el carro pluma, con dos posiciones de colocación de material a cada lado.
El pinza de armadura agarra automáticamente los materiales de ambos lados del carro de la placa y los coloca en la línea del transportador.
El mecanismo de posicionamiento de sujeción central alinea el panel en el transportador.
El mecanismo accionado por servomotor mueve la placa a la máquina de soldadura de pre-punto para soldadura por puntos en ambos lados.

Máquina de carga y prensado de anillos de canal de agua

El anillo de la vía fluvial utiliza alimentación por plato vibratorio con un sistema de doble vía.
Dos cabezales de prensado a cada lado presionan los anillos de la vía fluvial en los lados delantero y trasero.
La transmisión de material utiliza alimentación por rodillos motorizados.

Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica 2

Máquina de giro y ensamblaje

Volteo rápido y preciso.
Cadenas de alta calidad para la transmisión; motor reductor de 400W como accionamiento.
Motor reductor con sensor para un posicionamiento de giro preciso.
Control automático, sin intervención manual.
Consiste en cuerpo de giro, dispositivo de carga, consola eléctrica, sistema operativo y valla de seguridad. Se adapta a varios requisitos de giro de productos, garantizando una transferencia de material segura, suave y eficiente entre operaciones.

Máquina de soldadura de posicionamiento de pre-punto de panel

El panel fluye automáticamente a la posición de parada de soldadura en el bastidor del transportador, y los soldadores de ambos lados comienzan la soldadura de pre-punto. Soldadura de pre-punto requerida para una sola fila. Utiliza 1 juego de fuente de alimentación AC DN75.

Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica 3

Máquina de soldadura multipunto de pórtico de panel

3 máquinas de soldadura multipunto de pórtico para soldar. Cada unidad tiene 18 juegos de juntas de soldadura de cilindro. Fuente de alimentación de soldadura AC para soldar una fila de puntos de soldadura a la vez. El alimentador escalonado de enlace servo de alta velocidad avanza la pinza para suministrar la placa del canal de agua.

Máquina de soldadura de pre-punto de lámina de convección

La lámina de convección se carga manualmente en la guía de utillaje en línea. La soldadura se realiza utilizando una máquina de soldadura de pre-punto de pórtico de 4 cabezales. Los materiales se empujan manualmente a la primera fila de posiciones pre-señaladas para soldar. El equipo se desplaza automáticamente para los puntos de soldadura restantes.

Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica 4

Máquina de soldadura multipunto de pórtico de lámina de convección

Ruta preestablecida: La lámina de convección sigue una ruta preestablecida hacia la guía de utillaje.
Soldadura de pórtico dual: 2 soldadores multipunto de pórtico.
Juntas neumáticas: 16 juegos por unidad.
Fuente de alimentación AC: AC y de un solo lado para soldadura de fila.
Servomotor escalonado: El servomotor escalonado de alta velocidad alimenta la pinza para la placa del canal de agua.

Transportador de transferencia de línea en forma de U

Utilice un bastidor de transportador de rodillos para transferir materiales en un diseño en forma de U.
Eficiencia de espacio: La forma de U ahorra espacio, optimiza el proceso.
Facilidad de operación: Menor rango de trabajo del operario, conveniente, reduce la intensidad.

Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica 5

Máquina de soldadura por costura de doble cabezal de lado largo

Soldadura simultánea: Soldar ambos lados largos a la vez.
Fuente de alimentación: AC de frecuencia media de 300KVA para soldadura estable a largo plazo.

Máquina de soldadura por costura de lado corto de doble cabezal de pórtico 2 juegos

Utilice una fuente de alimentación de soldadura AC de frecuencia media para garantizar una soldadura altamente estable durante mucho tiempo.

Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica 6

Máquina de limpieza y recorte de dos lados

Limpiar y recortar los productos soldados de lado largo.

Cizalla

Proceso de corte: Realizar cortes en los materiales requeridos.
Material de la cuchilla: Hoja de acero blanco.
Método de corte: Corte de tijera.

Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica 7

Máquina de corte de arco de cuatro esquinas

Forma de la esquina: Cortar las esquinas afiladas para formar bordes redondeados.
Material de la cuchilla: Acero blanco.
Método de corte: Punzonado hidráulico.

Máquina de soldadura automática de tres vías de doble cabezal

Potencia de soldadura: Fuente de alimentación MD80 de frecuencia media.
Flujo de material: Canales de doble cara para acoplamiento y giro. Método de transporte: Placa de cadena para transporte de material en tres vías. Alimentación automática: Pinza y posicionamiento de soldadura para una operación precisa.

Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica 8

Máquina de soldadura automática de gancho de soporte

Potencia de soldadura: Fuente de alimentación MD40 de frecuencia media.
Método de alimentación: Apilamiento tipo clip para alimentación de material.
Carga: La pinza neumática carga los materiales en la posición de soldadura.

Máquina automática de detección de estanqueidad a presión

Presión de prueba: 10 bar.
Método de prueba: Prueba de presión automática en tanque de agua.
Otra información
Detalles del producto Servicios técnicos
Diagrama de diseño de retorno en forma de U de la línea de producción de radiadores de panel de acero Adherirse a la orientación al cliente y proporcionar a su empresa servicios integrales de preventa y posventa, como instalación, puesta en marcha, capacitación y mantenimiento.
Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica 9 Servicio de preventa: Antes de firmar el contrato, la empresa proporciona a los clientes diversas soluciones de procesos de producción y servicios de consultoría técnica para equipos.
Resultados de producción Instalación y puesta en marcha: De acuerdo con el contrato, nuestra empresa transportará de forma segura el equipo al sitio de instalación designado por el usuario dentro del tiempo especificado, y enviará ingenieros de servicio técnico para instalarlo en el sitio. Cuando el usuario tenga las piezas de repuesto básicas para la instalación y puesta en marcha, el ingeniero de servicio técnico instalará y depurará la máquina para que el usuario la utilice, asegurando que el entorno del sitio de instalación y puesta en marcha esté ordenado, limpio y organizado.
Línea de producción de radiadores para transformadores de soldadura de alta velocidad - Producción de máquinas radiadoras - Venta directa de fábrica 10 Capacitación posventa: La empresa ofrece capacitación técnica gratuita (mínimo 5 días) en el sitio del comprador o en el centro de capacitación del vendedor. Los temas clave incluyen:
-Uso del software de control -Procedimientos de encendido/apagado
-Configuración de parámetros del panel y del software
-Limpieza y mantenimiento básicos de la máquina
-Manejo de fallas comunes de hardware
-Precauciones operativas
Mantenimiento del equipo
-Garantía de un año después de la aceptación final;
-El tiempo de respuesta del servicio al cliente es de 24 horas;
-Se proporcionan reparaciones pagadas después del período de garantía.
NO Nombre Material Notas
1 Panel Placa de acero laminado en frío Grosor de 1,1 mm
2 Placa de convección Placa de acero laminado en frío Grosor de 0,3 mm
3 Tipo de interfaz   Interfaz de rosca interna 4x G 1/2
4 Longitud del producto   400-3000 mm
5 Ancho del producto   300/400/500/600/900 mm

Lista de configuración de equipos



NO Nombre del equipo Modelo Cantidad Unidad
1 Máquina de carga de armaduras de panel HJ-0-0 1 conjunto
2 Máquina de carga y prensado de anillos de canal de agua YZJ-0-0 1 conjunto
3 Máquina de giro y ensamblaje 1 FZJ-0-0 1 conjunto
4 Máquina de soldadura de posicionamiento de pre-punto de panel DN75-2C 1 conjunto
5 Máquina de soldadura multipunto de pórtico de panel 10*DN60-36C 3 conjunto
6 Máquina de soldadura de pre-punto de lámina de convección 2*DN63-4C 1 conjunto
7 Máquina de soldadura multipunto de pórtico de lámina de convección 4*DN63-16C 3 conjunto
8 Transportador de transferencia de línea en forma de U ZJG-0-0 1 conjunto
9 Máquina de soldadura por costura de doble cabezal de lado largo 2*FVM300-2C 1 conjunto
10 Máquina de soldadura por costura de lado corto de doble cabezal de pórtico 1 2*FVM300-2C 1 conjunto
11 Máquina de soldadura por costura de lado corto de doble cabezal de pórtico 2 2*FVM300-2C 1 conjunto
12 Máquina de limpieza y recorte de dos lados XBJ-0-0 1 conjunto
13 Cizalla JCJ-0-0 1 conjunto
14 Máquina de corte de arco de cuatro esquinas QJJ-0-0 1 conjunto
15 Máquina de giro y ensamblaje 2 FZJ-0-0 1 conjunto
16 Máquina de soldadura automática de tres vías de doble cabezal 2*MD80-2C 1 conjunto
17 Máquina de soldadura automática de gancho de soporte 2*MD40-4C 1 conjunto
18 Máquina automática de detección de estanqueidad a presión JCJ-0-0 1 conjunto
19 Transportador de descarga SSJ-0-0 1 conjunto



Configuración de agua, electricidad y gas

Proyecto Parámetros
Distribución total de potencia 1600KVA (La potencia total real utilizada es de aproximadamente 1000KVA)
Presión de la fuente de gas 0.6MPa
Presión de la fuente de agua 0.15MPa~0.30MPa
Requisitos de la fuente de aire comprimido 1000L/min
Flujo total de agua 1200L/min
Ocupación del equipo largo*ancho aprox. 60m*10m
