Línea de producción de aletas de radiadores de transformadores totalmente automáticos TRINTFAR

Línea de producción de aletas de radiadores de transformadores totalmente automáticos TRINTFAR
TRINTFAR Fully Automatic Transformer Radiator Fin Production Line
Línea de producción de aletas de radiadores de transformadores totalmente automáticos TRINTFAR Línea de producción de aletas de radiadores de transformadores totalmente automáticos TRINTFAR Línea de producción de aletas de radiadores de transformadores totalmente automáticos TRINTFAR Línea de producción de aletas de radiadores de transformadores totalmente automáticos TRINTFAR

Ampliación de imagen :  Línea de producción de aletas de radiadores de transformadores totalmente automáticos TRINTFAR

Datos del producto:
Place of Origin: China
Nombre de la marca: Trintfar
Certificación: CE
Pago y Envío Términos:
Minimum Order Quantity: 1
Precio: 10000~500000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 60~90
Payment Terms: L/C, D/A, D/P, T/T
Contacto

Línea de producción de aletas de radiadores de transformadores totalmente automáticos TRINTFAR

descripción
Power: 12 * 50 KVA AC power supplies: 12 sets
Seam welding speed: 0-2.8 m/min Grabbing method: Cylinder clamps material, gripper turns 90° to place on rack
Material cart working method: Servo stepping movement, moves to next position after placing 1 piece, manual cart replacement when rack is full
Resaltar:

12 * 50 KVA línea de producción de radiadores de transformadores

,

Línea de producción de aletas de radiadores de transformadores totalmente automáticos

Descripción del producto

Flujo de trabajo

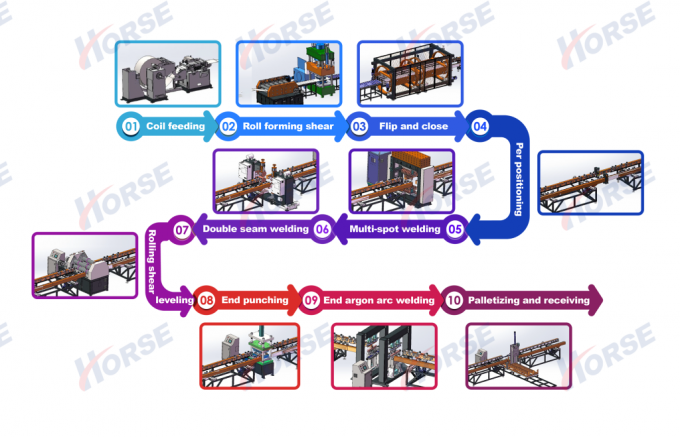

Flujo de trabajo:Decoiling→formación de rollos→ prensa hidráulica→ vuelta → soldadura múltiple → soldadura de costura lateral → soldadura de cabeza → corte de cabeza → producto final → máquina automática de apilamiento de paneles

Equipo principal

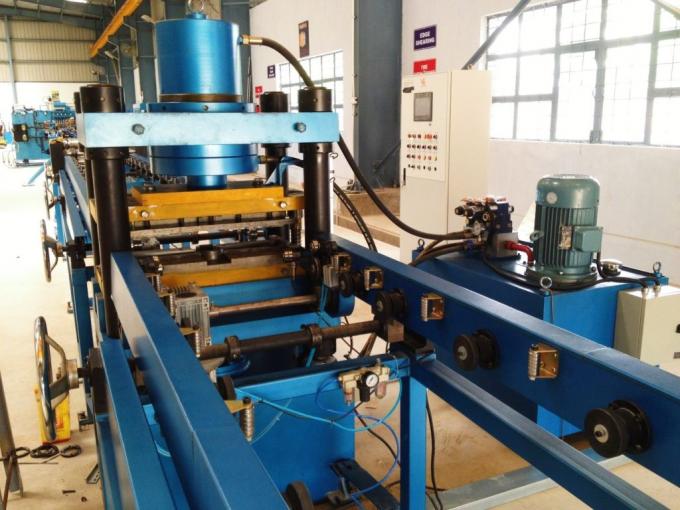

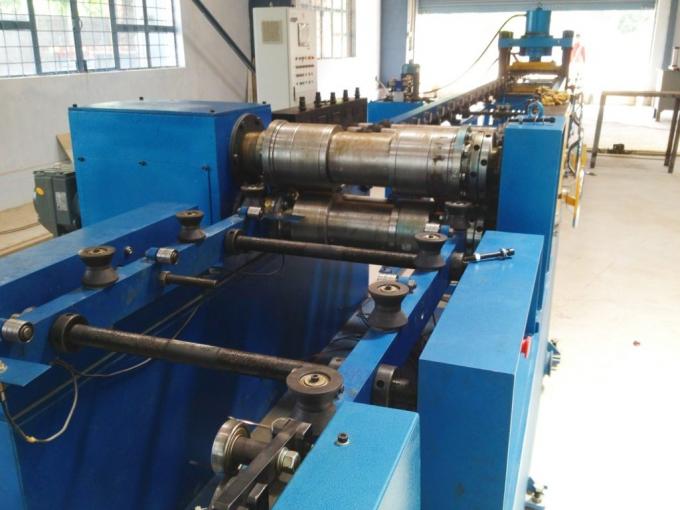

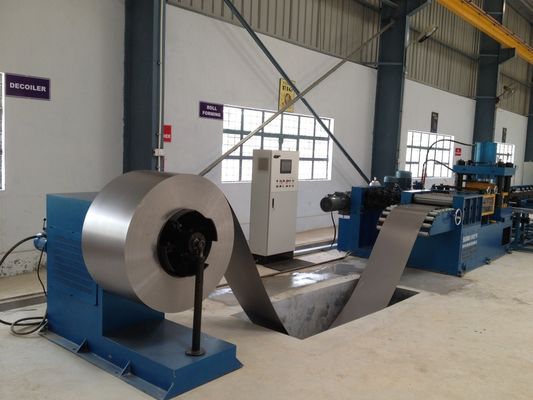

Estación de formación de rodadura

Velocidad de rodamiento: 6-14 m/min

Presión ajustable

Pulsado final: Prensa hidráulica de 315 toneladas

Encoder rotativo y servoacción para la precisión de longitud/tamaño de las aletas

Mecanismo de nivelación garantiza la planitud de la pieza única

Materiales sin laminar colocados en un bastidor de descarga de 5 toneladas mediante un carruaje de carga y laminados en hojas

Fondo de amortización opcional por solicitud del cliente

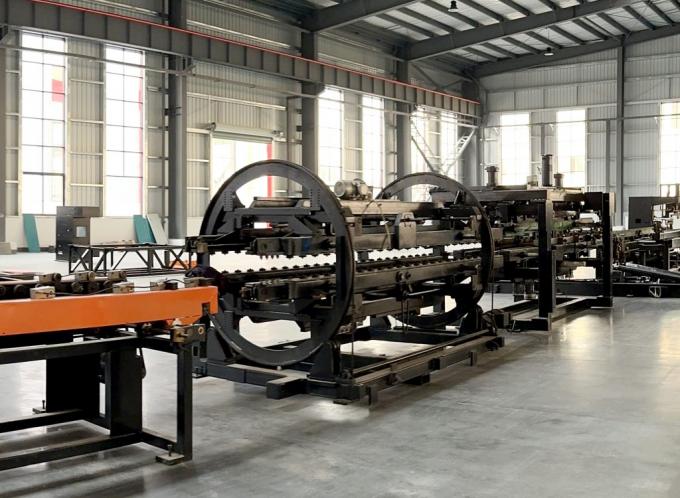

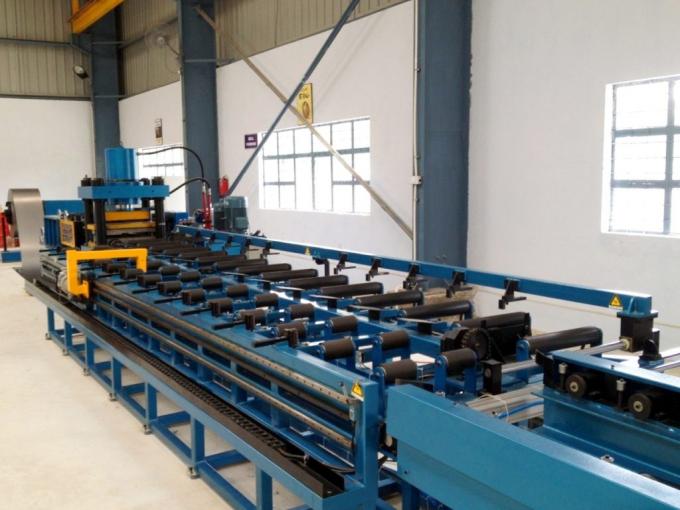

Estación de volteado y unión

Velocidad de transporte: 5-15 m/min.

Inversiones de 180° de las aletas del radiador

Dispositivo de volteado: bastidor giratorio, bastidor de volteado, sistema de transmisión, dispositivo de volteado, dispositivo de empuje, etc.

La primera hoja alcanza la posición preestablecida → volteada al soporte de transporte opuesto

La segunda hoja alcanza la posición preestablecida → el dispositivo de empuje la mueve sobre la primera hoja, completando la unión

Estación de soldadura pre-punto de doble cabeza

Dos conjuntos de dispositivos de presión de soldadura puntual

Potencia: 60 KVA

Después de voltear y ensamblar, la máquina de soldadura pre-punto alinea y fija las piezas de trabajo para soldadura multipunto

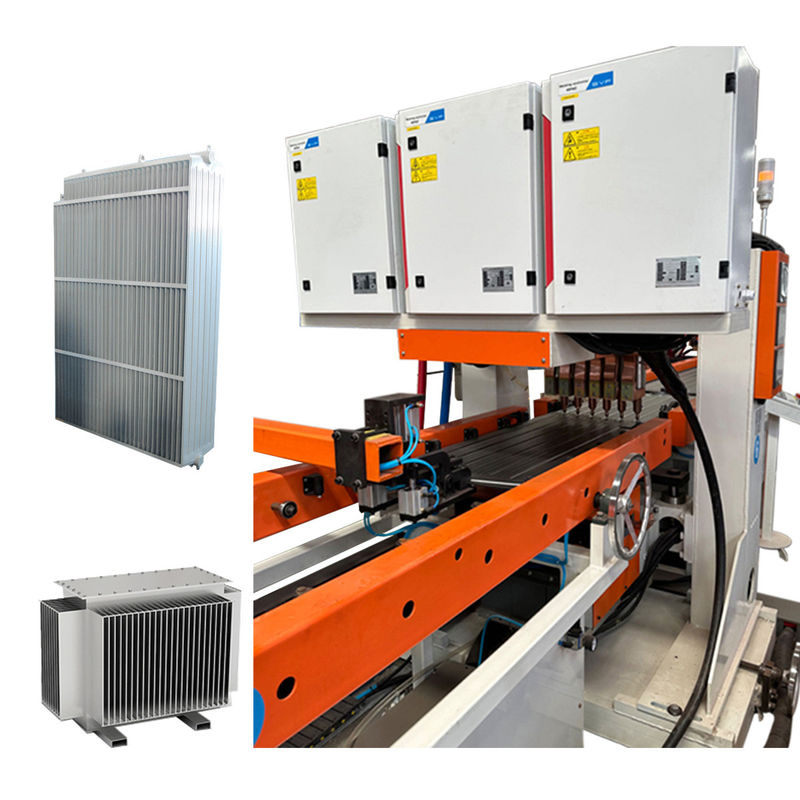

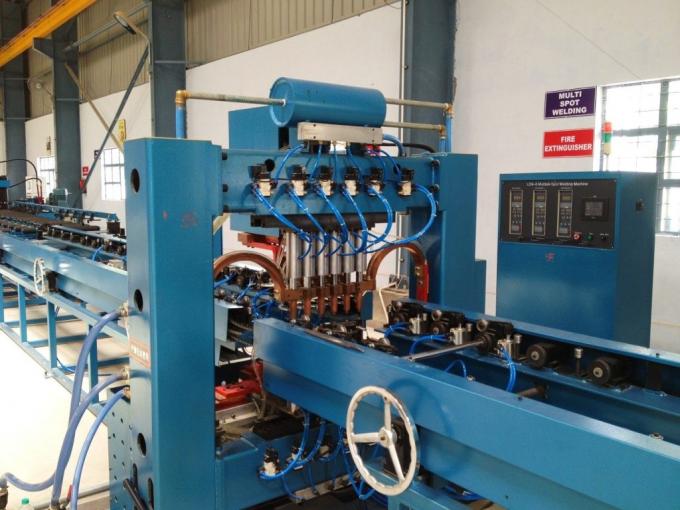

Estación de soldadura multipunto de pórtico

12 juegos de dispositivos de presión de soldadura puntual

Cabeza de soldadura de doble cabeza, 6 puntos por fila

Fuentes de alimentación de CA: 12 juegos

Potencia: 12 * 50 KVA

Soldadura de dos filas para mejorar la eficiencia

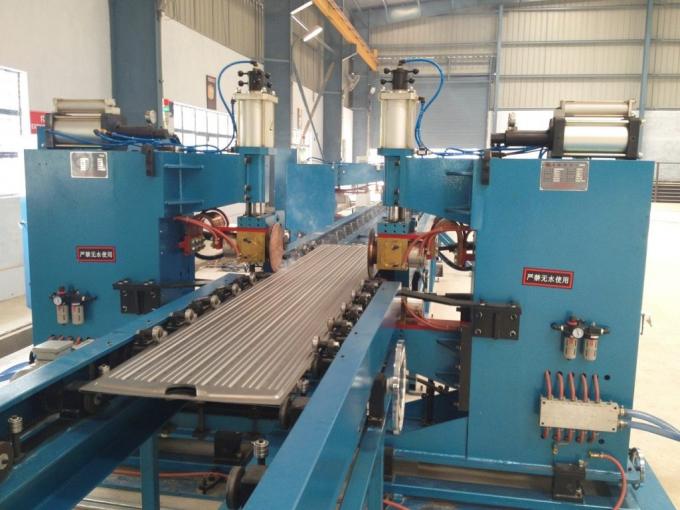

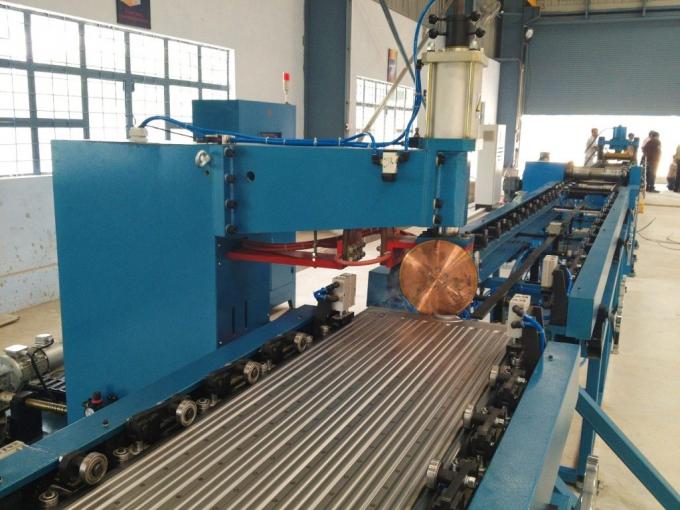

Estaciones de soldadura de costura de doble cara

2 juegos de máquinas de soldadura de costura, dispuestos simétricamente

4 juegos de cabezas de presión de soldadura por costura

2 conjuntos de fuentes de alimentación de soldadura de frecuencia variable

Potencia: 2 * 160 KVA

Presión máxima: 12.000 N

Mecanismo de transmisión diferencial

Velocidad de soldadura de las costuras: 0-2,8 m/min.

Estación de laminación y nivelación

Compuesto por caja de máquinas, dispositivo de accionamiento, dispositivo de corte, mecanismo de trituración de bordes, mecanismo de nivelación, sistema de control electrónico, sistema neumático, etc.

Discos de corte por rodadura de ambos lados; discos de corte de acero de aleación de herramientas (resistentes a los impactos, resistentes al desgaste, de larga duración)

Velocidad de laminación: 2-6 m/min.

Potencia de accionamiento: 4 kW

Estación de perforación de extremo

Compuesto por una base, un mecanismo de elevación, un marco de perforación, una matriz de perforación, un cilindro de perforación, un cilindro elevador y una estación hidráulica

Se utiliza para cortar los extremos sueltos para garantizar la alineación y consistencia del borde

Matriz de punción con borde biselado para reducir la fuerza de punción

Presión de la máquina perforadora: 160 T

Estación de soldadura de arco de argón de extremo

2 conjuntos de equipos dispuestos simétricamente

1 juego para soldar el extremo delantero, 1 juego para soldar el extremo posterior de la pieza de trabajo

4 conjuntos de fuentes de alimentación para soldadura por arco de argón de Panasonic

Rango de corriente: 5-315 A

velocidad de soldadura: 300-600 mm/min

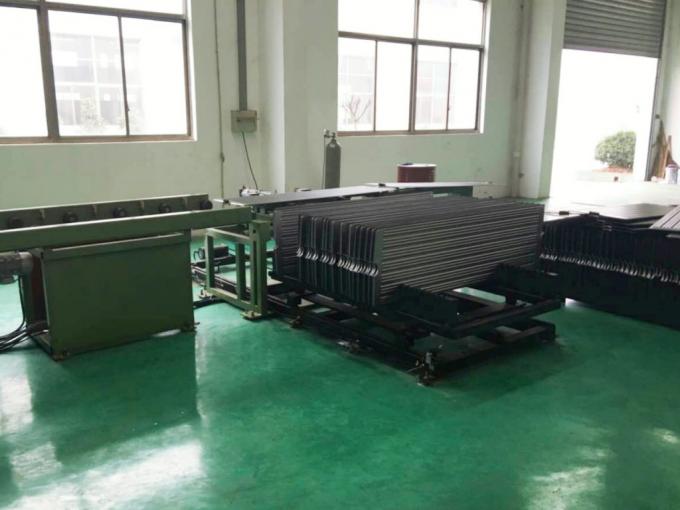

Estación de paletización

Cantidad de almacenamiento por palletista: 40 unidades

Espacio entre paletas: 45 mm

Método de agarre: material de las abrazaderas del cilindro, el agarre gira 90° para colocarlo en el bastidor

Método de trabajo del carrito de materiales: movimiento de paso servo, se mueve a la siguiente posición después de colocar 1 pieza, reemplazo manual del carrito cuando el bastidor está lleno

Máquinas y aparatos para la fabricación de maquinaria


Línea de producción de aletas de radiadores de transformadores totalmente automáticos TRINTFAR 10

Máquina de perforar tuberías de cabecera

La máquina de punción de cabeza indexa automáticamente para crear hasta 40 pares de ranuras en una tubería (máximo 40 paneles).El soporte interno evita la deformación durante el punzamientoTiempo de ciclo por golpe: ~ 6 segundos.

Línea de producción de aletas de radiadores de transformadores totalmente automáticos TRINTFAR 11

Instalaciones de montaje

El dispositivo de montaje horizontal ayuda a ensamblar los paneles del radiador a las tuberías de cabecera.Un extremo se ajusta manualmente para la longitud, mientras que el otro extremo utiliza una prensa hidráulica para sujetar y posicionar para soldar el gancho.

Línea de producción de aletas de radiadores de transformadores totalmente automáticos TRINTFAR 12

Mesa de soldadura de bridas

El dispositivo de montaje de brida está diseñado para alinear con precisión las bridas de montaje en la línea central del radiador.permite una rápida reconfiguración para los cambios de producciónEl posicionamiento del servomotor garantiza ensamblajes precisos.

Línea de producción de aletas de radiadores de transformadores totalmente automáticos TRINTFAR 13

Voltear la mesa para el ensamblaje de soldadura

El accesorio de rotación con motor está diseñado para girar los elementos del radiador para el conjunto del radiador, después de soldar el tubo de cabeza de un lado, y luego girar el radiador para soldar el otro lado.

Otras informaciones



Detalles del producto

La línea de producción de aletas de radiadores de transformadores para caballos de Trintfar cumple con los estándares internacionales y ofrece un precio más económico y competitivo.

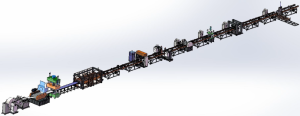

Diagrama de la línea de producción de la aleta del radiador del transformador totalmente automático

Resultados de la producción

Línea de producción de aletas de radiadores de transformadores totalmente automáticos TRINTFAR 15

Lista de configuración del equipo

- No, no lo sé. Nombre Modelo Cuánto tiempo Unidad

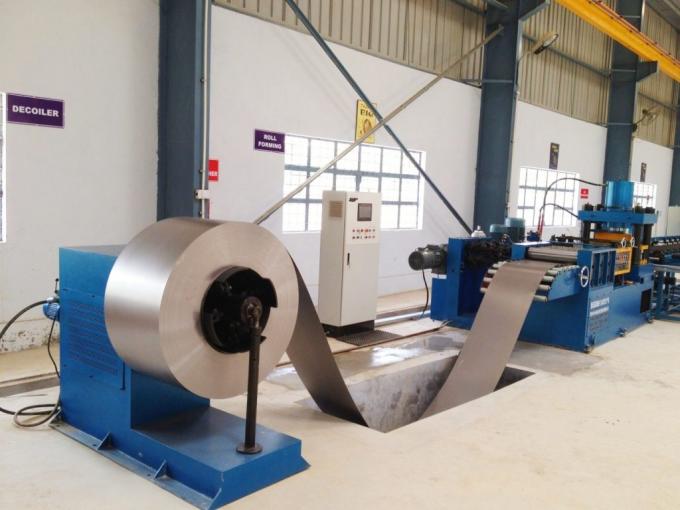

1 Máquina de desenrollamiento automático En el caso de las aeronaves de las categorías A, B y C. 1 Se ha puesto
2 Las demás máquinas de corte Se trata de un vehículo de la categoría M1 1 Se ha puesto
3 Máquinas de girar y ensamblar El FZJ-0-0 1 Se ha puesto
4 Máquina de soldadura pre-punto de doble cabeza DN60-2C 1 Unidad
5 Máquina de soldadura puntual de 12 cabezas con pórtico El LM-12C 1 Unidad
6 Máquina de soldadura de costura de doble cara 2*FVM160-2C 1 Unidad
7 Máquinas de rodar y nivelar JPJ-0-0 1 Unidad
8 Máquina de perforar el extremo Se trata de un documento de identificación. 1 Unidad
9 Máquina de soldadura por arco de argón de extremo YHH-4C 2 Unidad
10 Máquina para apilar productos terminados El MDJ-0-0 1 Unidad
11 Los demás aparatos de transporte El SSJ-0-0 10 Unidad

Sistema de control Lista

Las demás máquinas Ataque aéreo
Control de las emisiones Mitsubishi o Siemens
Sistemas de servo - ¿ Qué?
Los rodamientos lineales y los actuadores THK
De alta resistencia a presión - ¿ Qué?
Eléctrico Schneider y Siemens
