Flujo de trabajo:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor







Reserve un recorrido por la fábrica

	Productos principales:	¢ Máquina de soldadura por puntos‬,¢ Máquina de soldadura de traseros‬,¢ Máquina de soldadura por láser‬,¢ Máquina de soldadura por costura‬,¿Qué quieres decir?
	Dirección:	Edificio 8, número 889, calle Guinan, distrito de Songjiang, Shanghai, China
	Mercados principales:	América del Norte, Asia sudoriental, Oriente Medio
	Las condiciones comerciales internacionales (Incoterms):	Las demás
	Condiciones de pago:	LC, T/T, Western Union, Pago por pequeña cantidad
	Tiempo promedio de entrega:	Tiempo de entrega de la temporada alta: un mes Tiempo de entrega fuera de temporada: un mes

Tiempo de respuesta medio: ≤ 4,59 h



Fundado en 1995, el Grupo Trintfar es una empresa de alta tecnología de equipos de soldadura automatizada que integra la investigación científica, el desarrollo, la fabricación y las ventas.El Grupo tiene su sede en Shanghai., con cuatro sucursales en Shanghai, Ningbo y Dongguan. Hay 260 empleados, 90 de los cuales son investigadores científicos.

Como empresa nacional de alta tecnología, el Grupo Trintfar dispone de un gran número de productos de tecnología de soldadura avanzada, entre los que se incluyen IF, máquina de soldadura con resistencia de inversor HF, NC inteligente automática,Equipo de soldadura por láser inteligente, línea de producción de soldadura de automóviles, sistema inteligente de integración de robots, etc.

Nuestros productos no sólo se aplican a las principales empresas de fabricación de automóviles y de producción de repuestos en China, sino también a la industria aeroespacial, la fabricación de electrodomésticos,aparatos eléctricos de bajo voltaje y otras industrias.

La compañía ha hecho un plan estratégico a largo plazo, a través de intercambios y cooperación con empresas extranjeras excelentes y la importación continua de tecnología y equipos extranjeros avanzados,El Consejo Europeo ha decidido, en el marco de la, empresas industrializadas e internacionales

Equipo principal



Máquina de carga de las barras de los paneles

Carga manual de los materiales apilados en los coches de la plataforma de alimentación utilizando el coche de la rampa, con dos posiciones de colocación de material en cada lado.

El agarre de truss agarra automáticamente los materiales de ambos lados del vagón de placas y los coloca en la línea transportadora.

El mecanismo de posicionamiento de sujeción central alinea el panel en el transportador.

El mecanismo servoconducido mueve la placa a la máquina de soldadura pre-punto para la soldadura puntual en ambos lados.

Máquina de carga y prensado de anillos de conducción de agua

El anillo de la vía fluvial utiliza una placa vibratoria de alimentación con un sistema de doble vía.

Dos cabezas de prensado de cada lado presionan los anillos de conducción delantera y trasera.

La transmisión del material utiliza alimentación de rodillos accionados.

Máquinas de girar y ensamblar

Rápido y preciso voltear.

Cadenas de alta calidad para transmisión; motor de reducción de 400W como accionamiento.

Motor de reducción de engranajes con sensor para posicionar con precisión el giro.

Control automático, sin intervención manual.

Consiste en un cuerpo giratorio, un dispositivo de carga, una consola eléctrica, un sistema operativo y una cerca de seguridad.y la transferencia eficiente de material entre operaciones.

Máquina de soldadura de posicionamiento pre-punto del panel

El panel fluye automáticamente a la posición de parada de soldadura en el soporte del transportador, y los soldadores de ambos lados comienzan la soldadura pre-punto.

Se requiere una soldadura pre-puntual para una sola fila.

Utiliza un conjunto de fuente de alimentación AC DN75.

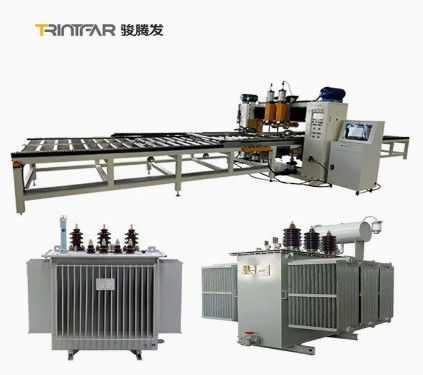

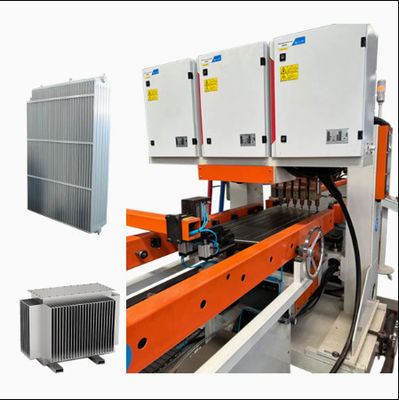

Máquina de soldadura multipunto de pórtico de paneles

3 máquinas de soldadura multipunto de pórtico para soldadura.

Cada unidad tiene 18 juegos de juntas de soldadura de cilindros.

Fuente de alimentación de soldadura CA para soldar una fila de juntas de soldadura a la vez.

El paso de servo enlace de alta velocidad alimenta la pinza hacia adelante para suministrar la placa del canal de agua.

Máquina de soldadura pre-punto de chapa por convección

Hoja de convección cargada manualmente en la guía de herramientas en línea.

Soldadura realizada con una máquina de soldadura pre-punto de 4 cabezas.

Materiales empujados manualmente en la primera fila de posiciones prefijadas para la soldadura.

El equipo cambia automáticamente los puntos de soldadura restantes.

Máquina de soldadura de placas de convección con pórtico de varios puntos

Ruta preestablecida: La hoja de convección sigue una trayectoria preestablecida en la guía de la herramienta.

Soldadura con doble pórtico: 2 soldadoras multipunto de pórtico.

Las articulaciones neumáticas: 16 juegos por unidad.

Fuente de alimentación de CA: AC y unilateral para soldadura en fila.

Servo-pasante: Servo paso a paso de alta velocidad alimenta la pinza para la placa del canal de agua.

Convectores de línea de transferencia en forma de U

Utilice el portacargamentos para transportar materiales en forma de U.

Eficiencia del espacio: U-forma ahorra espacio, optimiza el proceso.

Facilidad de operación: Rango de trabajo más pequeño, conveniente, reduce la intensidad.

Máquina de soldadura de costura de doble cabeza de lado largo

Soldadura simultáneaSoldar ambos lados a la vez.

Fuente de alimentación: AC de media frecuencia de 300 KVA para soldadura estable a largo plazo.

Saldadora de costura lateral corta de doble cabeza de pórtico 2 Conjunto

Utilice una fuente de energía de soldadura de corriente alterna de frecuencia media para garantizar una soldadura altamente estable durante mucho tiempo.

Máquinas de limpieza y recorte de dos lados

Limpiar y recortar los productos soldados de lado largo.

Máquinas para cortar el pelo

Proceso de corte: Realizar el corte de los materiales requeridos.

Material del cortadorCuchilla de acero blanco.

Método de corteCortando con tijeras.

Máquina de corte de arco de cuatro esquinas

Formación de las esquinas: Cortar las esquinas afiladas para formar bordes redondeados.

Material del cortadorAcero blanco.

Método de corte- Perforación hidráulica.

Máquina de soldadura automática de doble cabeza de tres vías

Potencia de soldaduraFuente de energía MD80 de frecuencia media.

Flujo de materiales: canales de doble cara para acoplamiento y giro.

Método de transporte: Placa de cadena para el transporte de materiales en tres vías.

Alimentación automática: Posicionamiento de la pinza y de la soldadura para un funcionamiento preciso.

Máquina de soldadura automática con gancho de apoyo

Potencia de soldaduraFuente de energía MD40 de frecuencia media.

Método de alimentación: apilamiento de tipo clip para alimentación de material.

Carga de las mercancías: La pinza neumática carga los materiales en posición de soldadura.

Máquina de detección automática de estanqueidad de la presión

Presión de ensayo- 10 bar. - ¿Qué es eso?

Método de ensayo: Prueba automática de presión en el depósito de agua.

Otras informaciones



Detalles del producto

Línea de producción de radiadores de paneles de acero en forma de UDiagrama

Resultados de la producción















No	Nombre	El material	Las notas
1	Grupo de trabajo	Placas de acero laminadas en frío	1espesor de.1 mm
2	Placas de convección	Placas de acero laminadas en frío	0espesor de.3 mm
3	Tipo de interfaz		4x G 1/2 interfaz interna del hilo
4	Duración del producto		400 a 3000 mm
5	Ancho del producto		Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero.

Lista de configuración del equipo



No	Nombre del equipo	Modelo	Cantidad	Unidad
1	Máquina de carga de las barras de los paneles	HJ-0-0	1	conjunto
2	Máquina de carga y prensado de anillos de conducción de agua	YZJ-0-0	1	conjunto
3	Máquina de girar y ensamblar 1	El FZJ-0-0	1	conjunto
4	Máquina de soldadura de posicionamiento pre-punto del panel	DN75-2C: el número de unidades	1	conjunto
5	Máquina de soldadura multipunto de pórtico de paneles	10*DN60-36C	3	conjunto
6	Máquina de soldadura pre-punto de chapa por convección	2*DN63-4C	1	conjunto
7	Máquina de soldadura de placas de convección con pórtico de varios puntos	4*DN63-16C	3	conjunto
8	Convectores de línea de transferencia en forma de U	ZJG-0-0	1	conjunto
9	Máquina de soldadura de costura de doble cabeza de lado largo	2*FVM300-2C	1	conjunto
10	Saldadora de costura lateral corta de doble cabeza con pórtico 1	2*FVM300-2C	1	conjunto
11	Máquina de soldadura de costura lateral corta con doble cabeza de pórtico 2	2*FVM300-2C	1	conjunto
12	Máquinas de limpieza y recorte de dos lados	El XBJ-0-0	1	conjunto
13	Máquinas para cortar el pelo	JCJ-0-0	1	conjunto
14	Máquina de corte de arco de cuatro esquinas	- ¿Qué es eso?	1	conjunto
15	Máquina de girar y ensamblar 2	El FZJ-0-0	1	conjunto
16	Máquina de soldadura automática de doble cabeza de tres vías	2*MD80-2C	1	conjunto
17	Máquina de soldadura automática con gancho de apoyo	2*MD40-4C	1	conjunto
18	Máquina de detección automática de estanqueidad de la presión	JCJ-0-0	1	conjunto
19	Conveyor de descarga	El SSJ-0-0	1	conjunto



Configuración de agua, electricidad y gas

Proyecto	Parámetros
Distribución total de la energía	1600 KVA (La potencia total utilizada es de aproximadamente 1000 KVA)
Presión de la fuente de gas	0.6MPa
Presión de la fuente de agua	0Los componentes de las máquinas de ensamblaje de gases de efecto invernadero deberán tener un valor de ensamblaje de gases de efecto invernadero superior a:
Requisitos de fuente de aire comprimido	Se aplican las siguientes medidas:
Flujo total de agua	Se aplican las siguientes medidas:
Duración de ocupación del equipo*ancho aprox.	60 m*10 m
